Proč kola V 3D tiskárně vytvářejí plochá místa

V kola pro 3D tiskárnu jsou malé součásti, ale mají přímou souvislost s tím, jak se vozík tiskárny pohybuje po svém vodicím systému. Když se u kola vytvoří plochý úsek, vozík se již nemusí pohybovat se stejným vzorem odvalování po celou dobu své dráhy. Výsledkem může být znatelný náraz, opakující se odpor, vibrace nebo nepravidelný pohyb, který je během tisku snadněji rozpoznatelný.

Ploché místo se obvykle neobjeví bez důvodu. Může souviset s tím, jak pevně se kolo dotýká kolejnice, jak dlouho zůstává tiskárna v jedné poloze, se stavem pojezdové plochy, materiálem kola, podpěrou ložisek nebo se způsobem montáže vozíku.

Pro uživatele a výrobce zařízení je pochopení toho, co se děje mezi kolem a kolejnicí, užitečnější, než jednoduše ošetřovat poškozené kolo jako náhradní díl.

Co vlastně znamená ploché místo?

Kolo V má normálně souvislý zakřivený vnější povrch, který sleduje profil jeho vodicí kolejnice. Při pohybu vozíku se kolo otáčí a přenáší kontaktní bod po svém obvodu.

Ploché místo tento vztah změní.

Místo zachování zaoblené kontaktní plochy se jedna část kola mírně stlačí nebo zdeformuje. Když tato část dosáhne kolejnice, kolo se nemusí odvalovat přesně stejným způsobem jako po zbytek své rotace.

Změna může být dostatečně malá, aby unikla rychlé vizuální kontrole. V některých případech je problém snáze rozpoznat pomalým pohybem vozíku rukou.

Proč se kolo stává plochým?

Existuje několik možných příčin a mohou se vyskytovat společně.

To je důvod, proč jednoduchá instalace nového kola nemusí vyřešit základní situaci, pokud zůstane stejný mechanický stav.

Spojení mezi tlakem kol a plochými body

Jedním z nejjednodušších způsobů, jak porozumět plochým skvrnám, je přemýšlet o kontaktním tlaku.

V kolo potřebuje dostatečný kontakt s kolejnicí, aby udrželo vozík stabilní. Zároveň může nadměrný tlak způsobit zbytečné namáhání kola.

Pokud je nastavení příliš těsné, může být kolo pevně přitlačeno ke kolejnici, i když se vozík nepohybuje. Vnější materiál je pak vystaven nepřetržitému stlačování.

U kola vyrobeného z technického polymeru může prodloužená komprese postupně změnit tvar kontaktní plochy.

Tiskárna nemusí běžet

To je důležitý detail.

Kolečko může vytvořit rovnou plochu, když tiskárna stojí v klidu.

Pokud vozík zůstane v jedné poloze po dlouhou dobu, stejná část kola zůstane proti kolejnici. Účinek se stává relevantnějším, když je přítlačná síla vyšší, než je nutné.

Když se stroj začne znovu pohybovat, tato deformovaná část opakovaně prochází kontaktním bodem.

To může vytvořit známý pocit malého nárazu nebo zářezu během ručního pohybu.

Proč na poloze parkování záleží?

Přemýšlejte o tiskárně, která zůstane delší dobu nepoužívaná.

Vozík zůstává v blízkosti jedné oblasti rámu a kola zůstávají ve stejné rotační poloze. Zdá se, že se nic neděje, protože je stroj vypnutý.

Mechanicky však kola stále podpírají kočár.

Pokud je přítlak příliš velký, stacionární zatížení se soustředí na stejnou část každého kola. Časem to může přispět k lokalizované deformaci.

To neznamená, že na každé zaparkované tiskárně se vyvinou plochá místa. Konstrukce kola, materiál, přítlačná síla, teplota, seřízení stroje a podmínky skladování – to vše ovlivňuje výsledek.

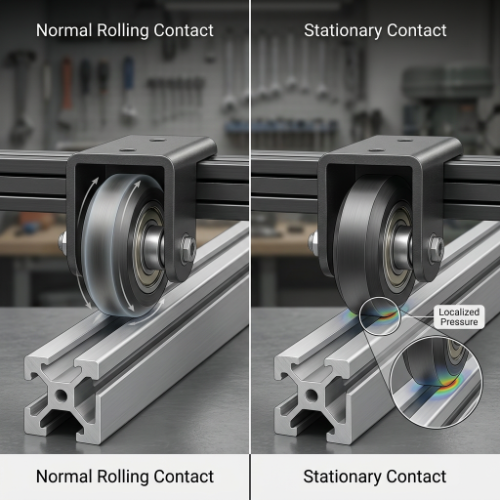

Pohyb mění kontaktní bod

Při běžném provozu se kolo otáčí a různé úseky jeho obvodu se setkávají s kolejnicí.

Tím se rozšíří kontakt kolem kola.

Když tiskárna zůstane v klidu, k žádnému takovému přerozdělení nedochází. Jedna malá část zůstává pod zatížením.

To je jeden z důvodů, proč tiskárna, která je při pravidelném používání hladká, může po dlouhé době nečinnosti vytvořit znatelný zářez.

Může být nesprávná úprava skutečnou příčinou?

Ano.

Kolo by mělo udržovat vhodný kontakt s vodicí plochou, aniž by vytvářelo zbytečný odpor.

Pokud je nastavení příliš volné, vozík může mít nežádoucí vůli. Pokud je příliš utažené, může být kolo vystaveno nadměrnému tlaku a vozík může vyžadovat větší sílu k pohybu.

Ani jedna podmínka není žádoucí.

Jednoduchá mechanická kontrola

Když je tiskárna bezpečně vypnutá a příslušná osa se volně pohybuje, lze vozík obvykle pomalu pohybovat rukou.

Věnujte pozornost tomu, zda:

• Pohyb je konzistentní po celé kolejnici.
• V pravidelných intervalech se objevuje opakující se náraz.
• Vozík se v jednom bodě znatelně zpřísní.
• Zdá se, že kolo během rotace váhá.
• Vozík se při mírném tlaku kýve.

Přesný postup kontroly závisí na konstrukci tiskárny, proto je třeba při úpravách dodržet montážní návod výrobce.

Jakou roli hraje V Groove?

Tvar kola do V je navržen tak, aby fungoval s kompatibilní skluznicí ve tvaru V.

Úhlový kontakt pomáhá omezovat vozík a zároveň umožňuje, aby se kolo odvalovalo podél vytlačování.

Tato geometrie také znamená, že na stavu obou povrchů záleží.

Pokud se změní profil kola, změní se i jeho vztah ke kolejnici. Plochá část, odštípnutá hrana, opotřebovaná drážka nebo nerovný povrch mohou ovlivnit pohyb vozíku.

Malá změna se může opakovat

Zde se plochá místa stávají zajímavými z pohledu pohybu.

Předpokládejme, že kolo má jednu zploštělou oblast.

Pokaždé, když se kolo otočí do této polohy, stejná nepravidelnost se vrátí do kontaktního bodu. Pokud se vozík dále pohybuje, efekt se může objevit opakovaně.

Tento opakovaný mechanický vzor může být někdy patrnější než obecné snížení hladkosti.

Mohou úlomky přispět k deformaci kola?

Běžná plocha 3D tiskárny může shromažďovat prach, částice vláken, dílenské nečistoty a další drobné nečistoty.

Čistý kontaktní povrch umožňuje, aby kolo a kolejnice spolupůsobily tak, jak bylo zamýšleno.

Když se mezi nimi zachytí úlomky, může se změnit stav kontaktu. Tvrdá částice může vytvořit lokalizovaný tlakový bod, zatímco jemný materiál se může zabudovat do povrchu kola.

Tím se automaticky nevytvoří ploché místo, ale kontaminace může přispět k nerovnoměrnému kontaktu a zrychleným změnám povrchu.

Před obviňováním kola zkontrolujte kolejnici

Poškozené kolo lze snadno vyměnit, takže může být lákavé se na kolo okamžitě zaměřit.

Pozornost si však zaslouží i kolejnice.

Hledejte:

• Viditelné nečistoty uvnitř drážky.
• Značky podél skluznice.
• Neobvyklá kontaminace.
• Poškození v okolí kontaktní oblasti.
• Úseky, kde se kočár chová jinak.

U náhradního kola namontovaného proti znečištěné nebo poškozené skluznici se mohou znovu objevit podobné příznaky.

Ovlivňuje materiál kola tvorbu plochých skvrn?

Výběr materiálu hraje roli v tom, jak kolo reaguje na dlouhodobý kontakt.

Mnoho stolních 3D tiskáren používá konstrukční polymerová kola, protože poskytují užitečnou kombinaci mechanické pevnosti, charakteristik nízkého tření a kompatibility se systémy vytlačování hliníku.

Různé polymery nereagují stejně na tlak, teplotu, vlhkost nebo dlouhodobé zatížení.

Kovová kola se chovají odlišně od polymerových kol, zatímco jiné konstruované materiály mohou poskytnout vlastní kombinaci tuhosti a kontaktních charakteristik.

Důležité je, že materiál nelze hodnotit odděleně od kompletního vodícího systému.

U náhradních dílů je přizpůsobení konstrukce kola původnímu mechanickému systému obvykle praktičtější než výběr materiálu pouze podle vzhledu.

A co ložisko uvnitř kola?

Většinu pozornosti přitahuje vnější kolo, ale uvnitř je ještě jedna součást.

Ložisko podporuje rotaci kolem nápravy. Pokud se ložisko neotáčí hladce, může se kolo pohybovat nepravidelně, i když jeho vnější povrch vypadá normálně.

Problém s ložiskem a plochý bod mohou při ručním pohybu způsobit poněkud podobné pocity.

Například hrubé ložisko může vytvářet opakovaný odpor, když se kolo otáčí. Poškozené kolo může vytvořit podobný opakující se pocit, když deformovaná část dosáhne kolejnice.

Podívejte se Na Kolo A Ložisko Spolu

Při vyšetřování neobvyklého pohybu má smysl vzít v úvahu obě části.

Užitečná kontrola může zahrnovat:

1. Kontrola vnějšího povrchu kola.
2. Hledáte viditelnou zploštělou část.
3. Pomalu otáčejte kolem.
4. Kontrola neobvyklé drsnosti.
5. Kontrola nápravy a montážní polohy.
6. Při pohledu na styčnou plochu kolejnice.

To poskytuje úplnější obrázek než samotná kontrola kola.

Jak mohou ploché skvrny ovlivnit tisk?

Účinek závisí na tom, jak silná je deformace a kde se postižené kolo nachází.

Malá změna může být při běžném pohybu sotva postřehnutelná. Větší nepravidelnost může způsobit periodické změny v pohybu vozíku.

Mezi možné příznaky patří:

• Opakující se povrchové vzory.
• Nerovnoměrný pohyb podél osy.
• Při ručním pohybu znatelný náraz.
• Vibrace vozíku.
• Změny v konzistenci první vrstvy.
• Další hluk při cestování.

Tyto příznaky nedokazují, že kolo má ploché místo. Řemeny, vyrovnání rámu, ložiska, montážní materiál, stav vytlačování a další části pohybového systému mohou přinést podobné výsledky.

Proto je užitečná kontrola mechanického systému jako celku.

Proč utahování kola není vždy řešením

Když se vozík cítí uvolněný, utažení nastavení se může zdát jako zřejmé řešení.

Větší tlak ale automaticky neznamená lepší pohyb.

Pokud má kolo již poškozený nebo nerovný povrch, může rostoucí kontaktní tlak způsobit, že nepravidelnost bude patrnější. Může také zvýšit odpor a způsobit dodatečné namáhání kola.

Lepším přístupem je upravit systém podle návrhu tiskárny a zkontrolovat, zda se vozík pohybuje konzistentně bez nežádoucí vůle.

Je rozdíl mezi pevným a přetíženým

Kolo musí zůstat v kontaktu s kolejnicí.

Nemusí se zbytečně komprimovat.

Tento rozdíl je zvláště důležitý u polymerových kol, protože jejich odezva na dlouhodobý tlak se liší od odezvy tuhých kovových součástí.

Může ploché místo zmizet samo od sebe?

Někdy si uživatelé všimnou, že se kolečko cítí lépe po opakovaném přemisťování tiskárny.

K tomu může dojít proto, že kolo již nespočívá v přesně stejné poloze, nebo proto, že menší deformace se během nepřetržitého otáčení stává méně patrnou.

To však neznamená, že každé ploché místo se opraví samo.

Pokud má kolo trvalou deformaci, poškození materiálu nebo zřetelně změněný profil, další používání může jednoduše udržet nepravidelnost v systému.

Viditelně poškozené kolo by se proto mělo hodnotit spíše než předpokládat, že dodatečný tisk obnoví jeho původní tvar.

Kdy by se mělo V kolo vyměnit?

Výměna stojí za zvážení, když má kolo viditelné poškození nebo když jeho stav jednoznačně ovlivňuje pohyb vozíku.

Pozornost si zaslouží několik znaků:

Viditelná povrchová deformace

Zploštělá část, vyštípaná hrana nebo výrazně změněný profil drážky znamenají, že kontaktní plocha již není v zamýšleném stavu.

Opakující se pohybové zářezy

Pokud vozík opakovaně zachytává nebo naráží v určitém intervalu, zkontrolujte rotaci kola a jízdní plochu.

Trvalá nestabilita přepravy

Pokud vozík nelze nastavit tak, aby udržoval stabilní pohyb bez nadměrného odporu, může být nutné důkladnější kontrolu sestavy kola.

Neobvyklé chování ložisek

Hrubé nebo hlučné ložisko může ovlivnit pohyb kola, i když se vnější povrch jeví jako přijatelný.

Výměna by měla vycházet ze skutečného stavu součásti a požadavků sestavy tiskárny.

Jak mohou výrobci snížit riziko při navrhování produktu?

U výrobců vyrábějících sestavy 3D tiskáren začíná prevence plochých skvrn dříve, než se tiskárna dostane k uživateli.

Roli hraje výběr kola, geometrie vozíku, uspořádání ložisek, způsob seřízení, kompatibilita s kolejnicemi a podmínky skladování.

Dobře navržená sestava by měla poskytovat dostatečný kontakt pro vedení vozíku a zároveň se vyhnout zbytečnému stlačení kola.

Skladování Je Součástí Mechanického Konstrukce

Důležité mohou být i pokyny pro skladování.

Pokud se očekává, že tiskárna zůstane delší dobu nepoužívaná, lze polohu vozíku a stav zatížení kola považovat za součást pokynů pro manipulaci s produktem.

Toto je malý detail, ale může pomoci snížit problémy spojené s dlouhodobým stacionárním kontaktem.

Na co by se měli kupující zaměřit při nákupu náhradních kol V?

Pro distributory, opravárenské společnosti a výrobce tiskáren by výběr náhrady měl přesahovat shodu s celkovým vzhledem kola.

Zvažte:

Kresba nebo existující vzorek mohou tento proces značně usnadnit, zvláště když je kolo součástí přizpůsobené struktury tiskárny.

Malé kolečko vám může říct hodně o systému pohybu

Ploché místo může vypadat jako jednoduchý problém s kolem, ale může prozradit něco o větším mechanickém systému.

Kolo mohlo být vystaveno nadměrnému kontaktnímu tlaku. Vozík mohl zůstat nehybný po dlouhou dobu. Kolejnice může vyžadovat čištění. Ložisko může přispívat k nepravidelnému otáčení. Sestava může také vyžadovat kontrolu vyrovnání.

Proto může výměna kola bez pochopení okolních podmínek někdy později vést ke stejnému problému.

Pro výrobce a uživatele 3D tiskáren je užitečný přístup podívat se na kolo, ložisko, kolejnici, vozík a seřízení společně. Jakmile pochopíte vztah kontaktu, je snazší rozhodnout, zda problém pochází ze samotného kola nebo ze způsobu, jakým je pohybový systém sestaven.

Na kolečkách 3D Printer V Wheels se mohou vytvořit plochá místa, když část kola zůstane pod koncentrovaným tlakem po delší dobu, zejména když přítlačná síla, skladovací poloha, zarovnání nebo provozní podmínky nejsou pro sestavu vhodné. Chování materiálu, stav ložisek, znečištění a geometrie kolejnice mohou také ovlivnit vývoj problému.

Důležité je, že ploché místo není jen kosmetická změna. Protože je kolo součástí pohyblivého vodícího systému, může změna jeho zaoblení ovlivnit, jak se vozík pohybuje po kolejnici.

Pro uživatele může pomalá ruční kontrola pohybu poskytnout včasnou indikaci nepravidelného odvalování. Výrobcům může pečlivá pozornost věnovaná materiálu kol, konstrukci ložisek, kontaktnímu tlaku, kompatibilitě kolejnic a konstrukci vozíku pomoci vytvořit konzistentnější pohybový systém.

V kolo může být malou součástí 3D tiskárny, ale jeho práce je úzce svázána s pohybem celého vozíku. Když kolo zůstane správně přizpůsobeno kolejnici a okolní sestava je správně nastavena, má pohybový systém předvídatelnější mechanický základ.
