Proč jsou válečky posuvných dveří časem hlučné

Posuvné dveře mohou zůstat v každodenním používání roky, aniž by přitahovaly velkou pozornost. Panel se pohybuje po své dráze, válečky nesou váhu a celá sestava dělá svou práci tiše v pozadí. Poté se objeví slabé cvaknutí. O několik týdnů později může pohyb zahrnovat škrábání, rachot nebo hrubý valivý hluk. V tu chvíli si zvuk snadno všimnete, protože k němu dochází pokaždé, když se dveře pohnou.

Hluk je zřídka způsoben pouze jednou částí. Válec posuvných dveří funguje jako součást malého mechanického systému, který zahrnuje kolo, ložisko, nápravu, skříň, rám dveří a pojezdovou dráhu. Změny v kterékoli z těchto oblastí mohou ovlivnit, jak se sestava pohybuje a kolik vibrací zasáhne okolní strukturu.

Majitelům domů, instalačním firmám, distributorům a výrobcům dveří může pochopení, odkud zvuk pochází, mnohem snazší diagnostiku. Hlučný válec nemusí vždy znamenat, že samotné kolo selhalo a výměna kola bez kontroly dráhy nebo stavu montáže může zanechat původní příčinu nevyřešenou.

Zvuk obvykle začíná změnou kontaktu

Válec je navržen tak, aby se válel po povrchu, místo aby po něm klouzal. Když se kolo otáčí rovnoměrně a kontakt mezi kolem a pásem zůstává stabilní, může být pohyb relativně tichý.

Hluk má tendenci se objevit, když se tento vztah změní.

Kolo se již nemusí dotýkat dráhy rovnoměrně. Ložisko může vyvinout další odpor. Malé částice se mohou dostat do dráhy běhu. Dvířka se mohou mírně vychýlit a působit větší silou na jednu stranu sestavy.

Tyto změny jsou často postupné, což vysvětluje, proč si uživatelé nemusí všimnout začátku problému.

Dveře, které byly kdysi tiché, mohly nejprve vydat lehké cvaknutí. Později by stejný pohyb mohl vytvořit hrubší valivý hluk. Změna zvuku je užitečná, protože může poskytnout včasné znamení, že něco uvnitř posuvného mechanismu si zaslouží pozornost.

Co se změní uvnitř shromáždění?

Chování rolování může ovlivnit několik podmínek:

• Povrch kola mění tvar.
• Ložisko se stává méně volně pohyblivým.
• Na trati dochází ke kontaminaci nebo poškození povrchu.
• Zatížení dveří je nerovnoměrné.
• Pouzdro válce se posune ze zamýšlené polohy.
• Vlhkost ovlivňuje kovové součásti.
• Kolo a pás již nevytvářejí konzistentní kontakt.

Tyto stavy se nevyskytují vždy samostatně. U starších posuvných dveří se jich může vyvinout několik současně.

Proč je váleček posuvných dveří s věkem hlasitější?

Věk sám o sobě není mechanickou příčinou hluku. Co se v průběhu času mění, je stav dílů a prostředí kolem nich.

Každý cyklus otevírání a zavírání vytváří další období kontaktu mezi kolem a pásem. Ložisko se otáčí, kolo nese zatížení dveří a dráha dostává opakovaný valivý kontakt. Během těchto cyklů mohou do systému vstoupit také malé částice.

Výsledkem je postupná změna mechanických povrchů.

Válec může zvenku stále vypadat přijatelně, zatímco ložisko nebo kontaktní plocha kola se již změnila.

Opakovaný pohyb se sčítá

Zvažte dveře používané několikrát denně.

Válec se jednoduše nepohybuje z jednoho konce dráhy na druhý. Opakovaně zrychluje, valí se, mění směr a zastavuje. Každý pohyb přidává do mechanického systému další cyklus.

Postupem času může tento opakovaný kontakt ovlivnit:

• Stav povrchu kola
• Rotace ložisek
• Hladkost stopy
• Stabilita montáže
• Zarovnání dveří

To je důvod, proč hluk, který se zdánlivě objeví náhle, může ve skutečnosti představovat stav, který se vyvíjel postupně.

Ložisko může změnit zvuk

Uvnitř mnoha válečkových sestav hraje ložisko důležitou roli při umožnění otáčení kola kolem jeho montážního bodu.

Když se ložisko otáčí hladce, může kolo sledovat stopu s relativně malým odporem. Pokud se vnitřní povrchy znečistí, opotřebují, zkorodují nebo jsou jinak nepravidelné, rotace může být méně konzistentní.

Výsledný zvuk se může lišit.

Lehké cvakání může indikovat přerušovaný kontakt nebo vnitřní pohyb. Hrubý zvuk broušení může naznačovat zvýšené tření. Opakující se dunění se může objevit, když se kolo nebo ložisko otáčí v určité poloze.

Tyto zvuky jsou spíše vodítka než definitivní diagnózy.

Proč je ložisko snadné přehlédnout

Kolo je vidět, zatímco ložisko bývá skryto uvnitř sestavy.

Rychlá vizuální kontrola proto nemusí ukázat nic neobvyklého. Vnější kolo může stále vypadat kulaté a neporušené, i když se ložisko již nepohybuje, jak by mělo.

Pro výrobce je to jeden z důvodů, proč by ložisko mělo být považováno za součást kompletní konstrukce válečku a nikoli za nesouvisející vnitřní součást.

Mohl by materiál kola ovlivnit hluk?

Ano, materiál kola může ovlivnit zvuk produkovaný během valivého kontaktu.

Různé materiály se při setkání s povrchem dráhy chovají odlišně. Polymerové kolečko a kovové kolečko mohou produkovat výrazně odlišné akustické charakteristiky, i když jsou instalovány v podobných dveřních systémech.

Interakce závisí na více než na samotném kole. Důležitý je také materiál pásu, profil kola, zatížení, stav povrchu a montážní uspořádání.

Například relativně tuhé kolo běžící proti tuhé dráze může přenášet vibrace odlišně od polymerového kola působícího proti kovovému pojezdovému povrchu.

Výběr materiálu je systémové rozhodnutí

Výrobci, kteří si vybírají materiál kola, by měli zvážit kompletní aplikaci spíše než vybírat materiál na základě jediné charakteristiky.

To je zvláště důležité při vývoji válečkových sestav pro různé konstrukce dveří.

Komponent určený pro lehké interiérové ​​dveře může mít jiné požadavky než komponent použitý ve větším venkovním panelu.

Když se špína stane součástí problému

Dráhy posuvných dveří jsou přirozeně vystaveny částicím.

Prach, písek, vlasy, malá vlákna, stavební zbytky a jiné nečistoty se mohou dostat do běžecké plochy. Jakmile se částice usadí kolem dráhy kola, mohou narušit normální odvalování.

Malé množství nemusí způsobit zjevný problém. Větší nahromadění může změnit kontaktní povrch a produkovat přerušované zvuky.

Proč může špinavá trať znít jako špatný válec

Představte si kolo pohybující se po malé částici.

Kolo se může mírně zvednout, přesunout se přes něj a vrátit se na dráhu. Tato změna může mít malý dopad. Pokud se stejný typ znečištění šíří po dráze pohybu, může uživatel slyšet opakované cvakání nebo hrubé válcování.

Diagnostika je tak trochu složitější.

Válec může fungovat přiměřeně dobře, ale okolní prostředí brání normálnímu provozu.

Proto by kontrola tratě měla být obvykle součástí jakéhokoli šetření hluku.

Stav stopy si zaslouží stejnou pozornost

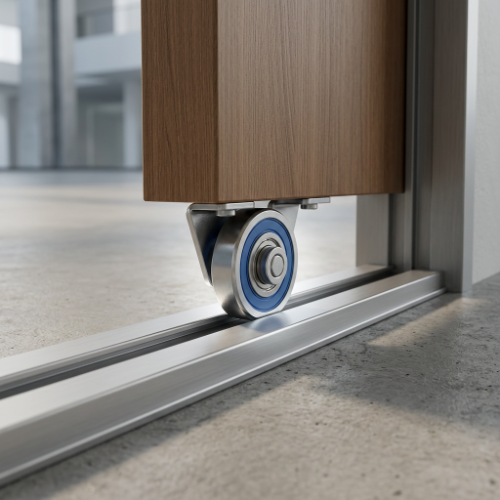

Válec posuvných dveří nemůže fungovat nezávisle na své pojezdové ploše.

I správně zkonstruované kolo může být hlučné, pokud má trať promáčkliny, drážky, znečištění, korozi nebo jiné změny povrchu.

Poškozená stopa může také ovlivnit kolo v opakujícím se vzoru. Pokud se při každém cyklu otevírání a zavírání setká se stejnou poškozenou částí, může uživatel slyšet předvídatelný zvuk ve stejném bodě dráhy pohybu.

Užitečný způsob, jak porovnat příznaky

To nenahrazuje fyzickou kontrolu, ale může pomoci zúžit, kde hledat.

Co se stane, když jsou dveře mírně nesouosé?

Posuvné dveře závisí na přiměřeně vyváženém vztahu mezi panelem, válečky a kolejnicí.

Pokud se panel posune mimo vyrovnání, válečky se nemusí dotýkat skluznice stejným způsobem jako původně. Jedna strana může přijmout větší sílu, zatímco druhá strana méně.

Tento nerovnoměrný stav může způsobit další tření a vibrace.

Dveře se také mohou začít otírat o jinou část rámu. V této situaci nemusí hluk ve skutečnosti pocházet z válce.

Problémy se zarovnáním mohou způsobit falešnou diagnózu

To je důležitý rozdíl pro instalační firmy a výrobce.

Zákazník může nahlásit, že válečky posuvných dveří jsou hlučné, ale skutečnou příčinou může být rám dveří, kolejnice, poloha nastavení nebo montážní konstrukce.

Před výměnou válečku je užitečné zjistit, zda je za zvuk skutečně zodpovědné kolo.

Pokud se hluk při nastavování polohy dveří výrazně mění, zasluhuje si vyrovnání další pozornost.

Proč může uvolněný hardware vytvářet neočekávaný hluk

Ne každý hluk válců pochází z valivého kontaktu.

Sestava válečku je připojena ke dveřím pomocí montážní konstrukce. Pokud se upevňovací prvek uvolní nebo držák již nedrží sestavu pevně, může během provozu dojít k malým pohybům.

Tyto pohyby mohou způsobit chrastění nebo cvakání.

Zvuk může být zesílen samotným dveřním panelem, protože větší panely mohou fungovat jako povrchy přenášející zvuk.

Vibrace mohou procházet dveřmi

Malé mechanické vibrace na válci se mohou šířit do:

• Pouzdro válce
• Rám dveří
• Trať
• Blízké panely
• Spojovací materiál a držáky

V důsledku toho se zvuk, který slyší uživatel, může zdát hlasitější než původní pohyb uvnitř válce.

To je jeden z důvodů, proč by akustické chování mělo být zvažováno spíše během vývoje produktu než až po instalaci.

Vlhkost může změnit mechanický stav

Vnější posuvné dveře a dveře instalované ve vlhkých prostorách mohou být vystaveny vlhkosti.

Voda sama o sobě nezpůsobuje automatický hluk válce. Jde o to, co může způsobit opakované vystavení vlhkosti citlivým kovovým povrchům, ložiskům, upevňovacím prvkům a okolním součástem.

Koroze může změnit hladkost kontaktního povrchu. Může také rušit seřizovací hardware a pohyb ložisek.

V některých prostředích může kondenzace stačit k vytvoření podmínek opakující se vlhkosti, i když dveře nejsou přímo vystaveny dešti.

Venkovní dveře potřebují jiný designový pohled

U venkovní aplikace mohou výrobci zvážit:

• Expozice vlhkosti
• Odvodnění
• Hromadění prachu
• Změny teploty
• Vzduch obsahující sůl
• Materiálová kompatibilita
• Ochrana ložisek

Válec určený pro dveře vnitřního rozvaděče nemusí nutně čelit stejným podmínkám jako válec použitý u dveří na venkovní terasu.

Aplikace by proto měla být definována před výběrem konstrukce válce.

Proč mohou ploché skvrny produkovat opakující se hluk

Od kola se očekává, že si zachová konzistentní profil odvalování.

Pokud se část kola zploští, kolo se může chovat odlišně pokaždé, když tato část dosáhne dráhy.

Výsledkem může být malý náraz během pohybu.

Zvuk se také může stát rytmickým, protože stejná oblast kola se po každém otočení vrátí do kontaktní polohy.

Vzor může být užitečnější než svazek

Hlasitý hluk přirozeně přitahuje pozornost, ale více informací může poskytnout vzor zvuku.

Například:

Jeden zvuk na konkrétním místě:
Stopa může mít lokalizovaný problém.

Opakovaný zvuk při každém otočení kola:
Kontrolu si zaslouží povrch kola nebo ložisko.

Nepřetržitý hrubý zvuk:
Může se jednat o znečištění, stav ložisek nebo kontaktní tlak.

Uvolněné chrastítko:
Montážní struktura může vyžadovat pozornost.

Opět se jedná o diagnostická vodítka, nikoli automatické závěry.

Má váha dveří vliv na hluk válečků?

Válec podpírá pohyblivý dveřní panel, takže na zatížení neseném sestavou záleží.

Válec vybraný pro jeden typ dveří nemusí být vhodný pro podstatně odlišnou konstrukci.

Hmotnost dveří může být ovlivněna materiálem panelu, zasklením, konstrukcí rámu, dekorativními prvky a celkovou velikostí.

Při nerovnoměrném rozložení zatížení může jeden válec nést větší sílu než druhý.

Nerovnoměrné načítání, změny kontaktu

Představte si dvouválcový systém, kde jedna strana dveří sedí níže.

Válec na této straně může mít jiné kontaktní podmínky než protější kolo. Výsledkem může být nerovnoměrné opotřebení a změna pohybového chování.

Pro výrobce to dělá rozložení zátěže důležitou součástí výběru válečků.

Nejde jen o to, zda se kolo fyzicky vejde do dveří.

Proč hluk někdy přichází a odchází?

Přerušovaný hluk může být obzvláště matoucí.

Válec může znít tiše, když se dveře pohybují jedním směrem, a hlučně, když se vracejí. Zvuk se také může objevit pouze tehdy, když je panel zatlačen z určité pozice.

To se může stát, protože síly působící na sestavu se při pohybu dveří mění.

Nepravidelnosti dráhy, nerovnoměrné zatížení, orientace kol, stav ložisek a vyrovnání rámu mohou ovlivnit vztah kontaktu.

Teplota může také změnit pocit

Materiály reagují na změny teploty různými způsoby.

Dveře vystavené měnícím se podmínkám prostředí se proto mohou v různých denních dobách nebo v různých ročních obdobích chovat mírně odlišně.

To neznamená, že teplota je vždy příčinou hluku. Jednoduše ilustruje, proč se mechanický systém může chovat jinak za měnících se podmínek.

Praktický přístup ke kontrole

Když jsou posuvné dveře hlučné, okamžitá výměna součástí není vždy tím nejefektivnějším způsobem.

Základní kontrola může začít u okolního systému.

Začněte se skladbou

Hledejte viditelné úlomky, poškození povrchu, korozi nebo cokoli, co by mohlo bránit pohybu kola.

Čistá pojezdová plocha usnadňuje další kontrolu.

Pak pozorujte pohyb dveří

Pohybujte panelem pomalu a věnujte pozornost tomu, kdy se zvuk objeví.

Vyskytuje se po celé cestě?

Stává se to jen blízko jednoho konce?

Cítí se dveře jinak při pohybu v opačném směru?

Tato pozorování mohou pomoci oddělit problém s kolem od problému se stopou nebo seřízením.

Zkontrolujte sestavu válce

Pokud konstrukce umožňuje přístup, zkontrolujte povrch kola a stav montáže.

Hledejte:

• Trhliny
• Zploštělé oblasti
• Nerovnoměrné opotřebení
• Viditelná kontaminace
• Kolébání kola
• Nesrovnalosti ložisek
• Uvolněné montážní součásti

Další pozornost si zaslouží váleček, který vypadá viditelně poškozený.

Kdy je výměna praktičtější?

Čištění a seřízení mohou vyřešit některé hlukové stavy, ale nemohou obnovit mechanicky poškozené kolo nebo ložisko.

Výměna může být vhodná, když:

• Kolo má viditelnou deformaci.
• Ložisko se již neotáčí plynule.
• Sestava má nadměrnou vůli.
• Hluk pokračuje i po vyřešení stavu stopy.
• Kolo již neudržuje stabilní kontakt.
• Montážní konstrukce je poškozená.

Výměna by měla odpovídat skutečnému dveřnímu systému.

Jednoduchý výběr kola, protože vypadá podobně, může způsobit další nesoulad.

Co by měli výrobci zvážit při vývoji válečků pro posuvné dveře?

Pro výrobce začíná kontrola hluku již při návrhu komponent.

Profil kola, materiál, nosná konstrukce, způsob montáže, vztah mezi pásem a provozní prostředí, to vše ovlivňuje konečné chování.

Geometrie kol

Kolo by mělo být kompatibilní se zamýšlenou jízdní plochou.

Nesoulad může způsobit nerovnoměrný kontakt a zbytečné vibrace.

Uspořádání ložisek

Ložisko by mělo vyhovovat vzorci pohybu a okolnímu prostředí.

Očekávané provozní podmínky by měly být zváženy spolu s konstrukcí kola.

Kombinace materiálů

Kolo a pás tvoří kontaktní pár.

Jejich nezávislý výběr může způsobit neočekávané akustické chování nebo chování při opotřebení.

Montážní konstrukce

Pouzdro musí udržet kolo v zamýšlené poloze a zároveň umožnit sestavě fungovat v celém rozsahu pohybu.

Podmínky prostředí

Vnitřní, venkovní, vlhké, prašné a pobřežní aplikace mohou vytvářet různé požadavky.

Stejná konstrukce válce nemusí být vhodná pro každé prostředí.

Jednoduchý kontrolní seznam zdrojů

Pro distributory a výrobce dveří, kteří hodnotí sestavy válečků, může následující kontrolní seznam zvýšit produktivitu technických diskusí.

Tento druh informací je užitečný při projednávání vzorků, výkresů nebo náhradních součástí s výrobcem válečků.

Hluk je často vodítko, ne celý problém

Hlučný váleček posuvných dveří lze snadno obvinit z kola, protože zvuk jakoby vychází ze spodní části panelu.

Skutečná příčina může být složitější.

Ložisko může měnit způsob otáčení kola. Dráha může obsahovat úlomky. Dveře mohou být mírně vychýlené. Možná se uvolnil montážní držák. Materiál kola již nemusí odpovídat provozním podmínkám. Vnitřní kovové části mohla ovlivnit vlhkost.

Proto je nejužitečnější přístup podívat se na celý pohybový systém.

Válec a dráha fungují jako pár

Kolo nelze oddělit od povrchu pod ním.

Dobrý válec nainstalovaný na poškozené dráze může stále produkovat hluk. Stejně tak čistá stopa nemůže kompenzovat kolo s poškozeným ložiskem nebo deformovaným povrchem.

Obě složky musí spolupracovat.

Tento princip je zvláště důležitý pro výrobce, protože válec by měl být hodnocen v rámci zamýšlené sestavy spíše než pouze jako samostatná součást.

Jak mohou výrobci vytvořit konzistentnější válečkové řešení?

Praktický vývojový proces obvykle začíná aplikací.

Namísto toho, aby začali s obecným kolem a snažili se je začlenit do systému později, mohou výrobci nejprve definovat konstrukci dveří, pojezdovou plochu, stav zatížení, prostředí, pohyb a dostupný prostor pro instalaci.

Tyto detaily poskytují základ pro výběr profilu kola, materiálu, uspořádání ložisek a montážní konstrukce.

U přizpůsobených projektů mohou výkresy, vzorky, náčrty nebo fotografie stávající sestavy pomoci jasněji komunikovat mechanické požadavky.

Tento přístup je zvláště užitečný, když náhradní váleček potřebuje pasovat do stávajícího krytu nebo když nový dveřní systém vyžaduje určitou geometrii kola.

Tichost posuvných dveří začíná u mechanických detailů

Válečky posuvných dveří jsou malé součásti, ale jejich pracovní podmínky nejsou jednoduché.

Přenášejí zátěž, opakovaně se otáčejí, interagují s pásem a fungují v prostředích, kde může docházet k prachu, vlhkosti, změnám teploty a změnám vyrovnání. V průběhu času mohou tyto faktory změnit chování kola a ložiska.

Proto by hluk neměl být automaticky považován za jednodílnou poruchu.

Cvaknutí může ukazovat na opakující se kolo nebo stav ložiska. Škrábnutí může naznačovat kontakt nebo zarovnání. Hrubý zvuk odvalování může být spojen se znečištěním nebo vnitřním odporem. Chrastítko může pocházet spíše z montážní konstrukce než z kola samotného.

Pro majitele domů a instalatéry může identifikace vzoru inspekci více zaměřit. Výrobcům a distributorům může pochopení těchto vztahů pomoci při výběru nebo vývoji válečkových sestav pro různé aplikace dveří.

Praktická lekce je jednoduchá: válec pro posuvné dveře funguje jako součást kompletního mechanického systému. Geometrie kola, materiál, podpora ložisek, stav dráhy, vyrovnání, rozložení zatížení a vystavení vlivu prostředí, to vše přispívá k tomu, jak se tento systém chová v průběhu času.

Když jsou tyto faktory zvažovány společně během návrhu a získávání zdrojů, mohou výrobci vyvinout válečkové sestavy, které lépe odpovídají zamýšlené aplikaci dveří, zatímco uživatelé a montéři mají jasnější způsob, jak pochopit, odkud může pocházet neočekávaný hluk.
