Vodicí váleček se často vyměňuje kvůli běžné údržbě a někdy se pás nebo drát poté náhle posouvají jinak. Tento posun obvykle vede zpět k designu drážky. Je to jeden z těch detailů, na které se málokdy dostane druhý pohled, dokud se něco nezačne viklat, klouzat nebo se nerovnoměrně opotřebovávat. Jakmile se vyjasní skutečná funkce drážky, mnoho problémů s linkou přestane působit jako záhada.
Proč na drážce záleží víc, než vypadá
Úkol vodícího válečku zní jednoduše: udržujte pás, lanko, řetěz nebo pás v pohybu po přímé, kontrolované dráze. Drážka, což znamená kanálek vyříznutý nebo vytvarovaný do povrchu válce, je to, co ve skutečnosti provádí vodicí práci. Změna profilu drážky mění, jak velkou kontaktní plochu má válec s pohybujícím se materiálem, jak pevně drží tento materiál na místě a jak velké tření vzniká během provozu.
Drážka funguje méně jako dekorativní detail a spíše jako mechanismus řízení. Příliš mělká drážka může nechat pás pod zatížením unášet do stran. Příliš těsný může sevřít tak pevně, že urychluje opotřebení válečku i samotného pásu. Někde mezi těmito extrémy je obvykle místo, kde systém běží nejplynuleji, a tento bod rovnováhy silně závisí na aplikaci.
Seznámení s profily Common Groove
Ne všechny drážky jsou řezány stejným způsobem a každý tvar přináší jinou sadu kompromisů.

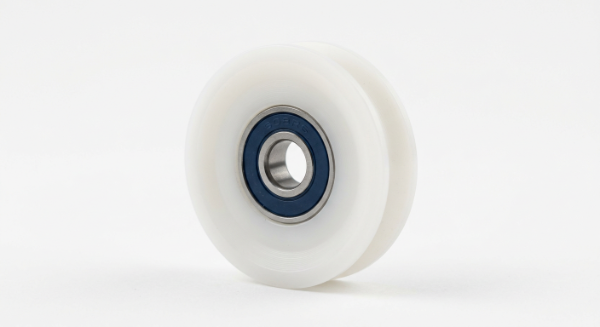

Drážky ve tvaru V
V-drážky jsou běžné u válečků používaných s kruhovými pásy nebo ocelovými lany. Šikmé strany přirozeně vycentrují pás, když se usazuje do kanálu, což pomáhá snížit boční pohyb. Tento samostředící efekt je jedním z důvodů, proč se V-drážky tak často objevují v balicích linkách a zařízeních pro manipulaci s lehkým materiálem.
Drážky ve tvaru U a kulaté
Zaoblené kanály nebo kanály ve tvaru U mají tendenci distribuovat kontaktní tlak rovnoměrněji po povrchu pásu nebo kabelu ve srovnání s ostrým V-řezem. To může být šetrnější k měkčím materiálům pásu, protože v jediném kontaktním bodě je méně koncentrovaný tlak. Tento profil často používají vodicí kladky pro drátěná lana a kabely, protože drží kabel, aniž by jej přiskřípnul.
Ploché nebo bezdrážkové povrchy
Některé válečky zcela přeskakují drážku a spoléhají na rovný povrch. To funguje dobře u širokých pásů nebo plochých pásů, kde boční vedení pochází z jiných součástí systému, jako jsou boční příruby nebo samostatné vodicí válečky. Bez drážky však válec zcela závisí na vnějším vyrovnání, aby se zabránilo posunu.
Vícedrážkové a stupňovité provedení
Zařízení manipulující s několika prameny najednou, jako jsou vícedrátové podávací systémy, mohou používat válečky s opakovanými drážkami po celé šířce. Rozestup a konzistence mezi každým kanálem se zde stává důležitým, protože nerovnoměrné rozestupy mohou způsobit, že jeden pramen běží pod jiným napětím než jeho sousedé.
Hloubka, šířka a rovnováha mezi přilnavostí a svobodou
Hloubka a šířka drážky spolupracují a správné vyvážení je ve skutečnosti o přizpůsobení drážky materiálu, který jí prochází.
- Mělké drážky umožňují snadnější uvolnění řemene nebo lanka, ale kladou menší odpor při pohybu do stran.
- Hlubší drážky držte materiál bezpečněji, což pomáhá v prostředí s vysokou rychlostí nebo náchylností k vibracím, ale může časem zvýšit tření a nahromadění tepla.
- Úzké drážky hodí se pro kabely s menším průměrem nebo tenčí řemeny, což snižuje zbytečné vůle.
- Širší drážky přizpůsobí se silnějším materiálům, ale může dovolit větší viklání, pokud je lícování příliš volné.
Drážka, která neodpovídá průměru řemene nebo lanka, byť jen s malou rezervou, se často projevuje jako nerovnoměrné opotřebení dlouho předtím, než způsobí viditelný provozní problém. To je jeden z důvodů, proč je třeba velikost drážek potvrdit s dodavatelem před přijetím objednávky, nikoli až poté, co se objeví problémy s instalací.
Párování materiálů: Jak funguje tvar drážky s válečkovou směsí
Geometrie drážky nefunguje izolovaně. Samotný materiál válce, ať už se jedná o nylonovou směs, polyuretan, pogumovaný povrch nebo kovové jádro s plastovou vnější vrstvou, interaguje s tvarem drážky a určuje, jak celá sestava funguje při opakovaném pohybu.
Měkčí materiál spárovaný s hlubokou drážkou se může někdy pod trvalým tlakem mírně deformovat, což během měsíců používání nenápadně změní původní profil drážky. Tvrdší materiál déle drží tvar, ale může přenášet více vibrací nebo hluku, zejména v drážkách s ostrými vnitřními úhly. Výrobci často upravují hrany drážek tak, aby byly mírně zaoblené, spíše než ostré, aby se snížila koncentrace napětí v materiálu v tomto bodě.
Rozložení zátěže a skryté body napětí
Každá drážka vytváří kontaktní zónu a v této zóně se přenáší zatížení mezi válečkem a čímkoli, co vede. Špatně přizpůsobená drážka může vytvořit to, čemu se někdy říká bod sevření, úzká oblast, kde se tlak soustředí, místo aby se rozprostřel.
Postupem času přispívají štípací body k několika opakujícím se problémům:
| Stav drážky | Společný vliv na výkon |
|---|---|
| Drážka je příliš úzká na šířku pásu | Lokalizovaný nárůst tlaku, rychlejší opotřebení povrchu |
| Drážka je příliš mělká pro průměr kabelu | Snížená stabilita sledování, zvýšený drift |
| Ostré úhly vnitřní drážky | Vyšší koncentrace napětí, potenciální praskání v průběhu času |
| Hloubka drážky nekonzistentní napříč šířkou válce | Nerovnoměrné rozložení napětí, možné zkosení |
| Profil drážky neodpovídá průřezu pásu | Nadměrné tření, zvýšené teplo během provozu |
Žádný z těchto problémů se neobjeví přes noc. Stavějí se postupně, a proto pravidelná kontrola stavu drážek, nejen válečkových ložisek nebo hřídele, zůstává užitečným zvykem na kontrolních seznamech údržby.
Přizpůsobení návrhu Groove aplikaci
Různá průmyslová odvětví se přiklánějí k různým profilům drážek jednoduše proto, že se jejich materiály a provozní podmínky velmi liší. Zde je obecný přehled toho, jak to funguje:
| Typ aplikace | Typická předvolba drážky | Zdůvodnění |
|---|---|---|
| Manipulace s dráty a kabely | Drážka ve tvaru U nebo kulatá | Kolébky kruhového průřezu bez sevření |
| Balení a dopravní pásy | V-drážka nebo plochá s bočním vedením | Samostředící nebo externí podpora vyrovnání |
| Systémy posuvných dveří a vrat | Mělká V-drážka | Hladký boční posuv s nízkým třením |
| Vícepramenné podávání drátu | Vícedrážkové, rovnoměrně rozmístěné | Udržuje jednotlivé prameny oddělené a zarovnané |
| Zpracování textilu a vláken | Zaoblená drážka, měkčí párování materiálu | Snižuje povrchovou abrazi na jemných pramenech |
Každodenní nošení a jak tvar drážky urychluje nebo zpomaluje
Opotřebení drážky je v průběhu životnosti válce nevyhnutelné, ale jeho rychlost a vzor často odhalí, zda původní volba drážky vyhovuje dané aplikaci.
Několik znaků, které stojí za to sledovat při běžných kontrolách:
- Nerovnoměrná hloubka drážky po šířce válce, což často ukazuje na nesouosost někde proti proudu
- Lesklé nebo leštěné skvrny uvnitř drážky, což naznačuje nadměrné tření ve specifických kontaktních bodech
- Pás nebo lanko vede na jedné straně drážky výše než na druhé
- Zvýšený hluk nebo vibrace během provozu ve srovnání s nově nainstalovaným válcem
- Malé praskliny tvořící se v blízkosti ostrých vnitřních rohů drážek, zejména v tvrdších válečkových materiálech
Jejich včasné zachycení obvykle znamená jednoduchou výměnu válců spíše než větší následnou opravu zahrnující pásy, kabely nebo připojené stroje.
Diskuse o možnostech drážky s dodavatelem válečků
Vzhledem k tomu, že požadavky na drážky se velmi liší podle aplikace, konverzace s dodavatelem má tendenci jít hladší s konkrétními spíše než obecnými požadavky. Užitečné podrobnosti obvykle zahrnují průměr pásu nebo kabelu, očekávanou provozní rychlost, podmínky prostředí, jako je teplotní rozsah nebo vystavení vlhkosti, a zda válec poběží nepřetržitě nebo v přerušovaných cyklech.
Dodavatel obeznámený s širokou škálou profilů drážek může obvykle projít kompromisy pro dané nastavení, místo aby výchozí nastavení pro jeden standardní tvar. To se osvědčuje zejména u zakázkových konstrukcí zařízení, kde rozměry drážek z regálu nemusí vždy přesně odpovídat použitému řemenu nebo kabelu.
Konstrukce drážky nemusí být nejkřiklavější částí průmyslového vodícího válečku, ale tiše ovlivňuje stabilitu sledování, míru opotřebení, úrovně tření a celkovou spolehlivost systému. Ať už se jedná o V-drážky, které vedou balicí pás, nebo o zaoblené kanálky na drátěném laně, tvar a velikost této drážky udělá více práce, než si většina lidí uvědomuje, dokud se něco lehce nepohne. Věnování pozornosti stavu drážky při běžné údržbě a upřímná konverzace o možnostech drážky při výběru nových válečků obvykle ušetří více bolesti hlavy, než by se od něčeho tak malého očekávalo.
