Otevřete posuvné dveře vyrobené v posledních letech a existuje rozumná šance, že kolo uvnitř je spíše lisovaný plast než obrobený kov. Nejedná se o marketingový trend převlečený za inovace – odráží skutečný posun v tom, co může vstřikování nabídnout oproti tradiční kovovýrobě pro tento konkrétní díl.
Výrobní rozdíl: Odstraňování materiálu vs. jeho tvarování
Dva principiálně odlišné procesy
Kovové válečky se obvykle vyrábějí obráběním – řezáním, soustružením nebo lisováním tvaru kola z masivního kovového materiálu. Vstřikované válce se vyrábějí formováním roztavené pryskyřice uvnitř přesné dutiny formy tvarované přesně jako hotový díl.
- Obrábění je subtraktivní: materiál se odebírá krok za krokem, dokud nezůstane konečný tvar.
- Lisování je formativní: konečný tvar vzniká přímo, v jednom cyklu, ze surové pryskyřice.
Proč je tento rozdíl důležitý ve výrobním měřítku
- Měřítko času obrábění s počtem dílů – každá jednotka vyžaduje svůj vlastní řezný cyklus.
- Časy lisovacích cyklů se obvykle měří v sekundách, jakmile forma existuje, do značné míry nezávisle na složitosti návrhu.
- Opotřebení nástroje při obrábění postupně posouvá rozměry v rámci dlouhé výrobní série, zatímco stabilní forma produkuje rozměrově konzistentní díly od první jednotky po poslední.
Co to znamená pro hromadné kupující
Pro hrstku vlastních dílů tento rozdíl sotva záleží. Pro objemy objednávek typické pro kování pro posuvné dveře a okna – často v tisících jednotek – se kumulativní rozdíl v čase a konzistenci stává skutečným faktorem v nákladech, dodací lhůtě a kontrole kvality.
Geometrie drážky a příruby: Zabudováno do formy, není přidáno později
Proč je tvar drážky nejkritičtějším prvkem válce
A váleček posuvných dveří potřebuje drážku – obvykle ve tvaru U nebo V – která správně sedí na kolejnici. Profil drážky určuje:
- Jak kolo sleduje
- Jak je rovnoměrně rozloženo zatížení
- Jak velká boční vůle existuje během provozu
Obrábění drážky vs. lisování drážky
Při výrobě kovů je drážka samostatným obráběcím krokem, který se provádí po vytvoření základního tvaru kola, což zvyšuje čas a náklady, protože profil se stává detailnějším.
Při vstřikování je geometrie drážky navržena přímo do dutiny formy. Kolo vychází již správně tvarované, bez dalšího řezání.
Role příruby
Mnoho válečků obsahuje přírubu – zvýšený okraj na jedné nebo obou stranách kola – který poskytuje dodatečné boční vedení a pomáhá zabránit sklouznutí kola do strany z kolejnice.
- Přírubové konstrukce nabízejí větší stabilitu na pásech s rizikem bočního zatížení nebo mírným vychýlením.
- Konstrukce pouze s drážkou nabízí nižší valivé tření tam, kde je dráha rovná a dobře udržovaná.
Jak profily s přírubou, tak pouze profily s drážkou jsou přímočaré na výrobu prostřednictvím návrhu formy, bez přidané složitosti obrábění, které by obvykle vyžadovalo kovové kolo s přírubou.
Vlastní profily bez vlastního nastavení obrábění
Jakmile existuje forma pro specifickou drážku nebo profil příruby, výroba tohoto tvaru nepřináší smysluplné náklady ve srovnání s jednodušší konstrukcí.
To je velká část toho, proč se profily drážek na zakázku – přizpůsobené konkrétnímu průměru nebo úhlu kolejnice – staly pro kupující OEM dostupnější, než tomu bylo u modelu výroby založeného čistě na obrábění.
Zde stojí za to být přesný: nová forma stále vyžaduje počáteční investice do návrhu a nástrojů. Co se mění, jsou průběžné náklady na výrobu tohoto vlastního tvaru, jakmile bude nástroj existovat – stane se součástí standardního lisovacího cyklu, nikoli specializovanou operací opakovanou pro každou dávku.
Chování materiálu: Skutečně odlišný soubor kompromisů
Co Metal nabízí a kde je omezený
Kovové válce nabízejí vysokou pevnost v surovém stavu a jsou vhodné pro velmi těžké zatížení. Jejich hlavním omezením je, že výkon je do značné míry dán zvolenou jakostí kovu – tvrdost, odolnost proti korozi a hmotnost se pohybují společně, spíše než aby byly nezávisle nastavitelné.
Co místo toho nabízí Engineering Plastics
Vstřikované válce jsou běžně vyráběny z POM (acetal) nebo vyztuženého nylonu, materiálů s dobře dokumentovanými vlastnostmi v plastikářském inženýrství.
| Požadavek na design | Jak materiál reaguje |
|---|---|
| Odolnost proti korozi ve vlhkém nebo přímořském prostředí | Technické plasty nekorodují, odstranění vadného kovu se musí jinak zvládnout potažením nebo pokovením. |
| Provoz s nízkým třením | POM má přirozeně nízké povrchové tření, což snižuje dlouhodobou závislost na mazivu. |
| Tlumení vibrací a hluku | Plasty obecně přenášejí vibrace méně přímo než tuhý kontakt kov na kov. |
| Přidaná tuhost bez přidané hmotnosti | Vyztužený nylon (skleněná vlákna) zvyšuje toleranci zatížení, aniž by odpovídal hmotnosti oceli. |
Důležité upozornění
Žádná z těchto vlastností nedělá plast univerzálně „lepším“ než kov. Představují jiný soubor kompromisů. Správná volba závisí na přizpůsobení materiálu skutečnému zatížení, prostředí a pracovnímu cyklu konkrétní aplikace – nikoli výchozí nastavení jednoho materiálu ze zvyku.
Ložisko vs. žádné ložisko: Rozhodnutí o návrhu, nikoli výchozí materiál
Obecná mylná představa
Je snadné předpokládat, že „plastový válec“ automaticky znamená „žádné ložisko uvnitř“, ale v praxi je to, zda váleček používá valivé ložisko, samostatným technickým rozhodnutím než výběrem materiálu.
Když má pevné lisované kolo smysl
- Lehčí dveře, jako jsou skříně, šatny a malé vnitřní příčky
- Mírný denní cyklus se počítá spíše než neustálé intenzivní používání
- Priority kolem snížení počtu dílů a složitosti sestavy
Když je ložisko stále to pravé volání
- Těžší dveře, jako jsou venkovní posuvné skleněné výplně
- Komerční aplikace s vysokým cyklem a vysokým provozem
- Situace, kdy je snížené valivé tření při trvalém zatížení spíše funkčním požadavkem než bonusem
Proč je toto rozlišení pro kupující důležité
Zacházení s „ložiskem vs. žádné ložisko“ jako s rozhodnutím o zatížení a cyklu – spíše než o cenovou zkratku – je to, co odlišuje dobře specifikovaný lisovaný válec od špatně přizpůsobeného.
Bezložiskové kolo, které se správně používá v lehkém provozu, funguje spolehlivě. Stejné kolo použité na těžkých dveřích s vysokým cyklem by pravděpodobně nedosáhlo výkonu bez ohledu na to, jak dobře bylo vylisováno.
Povrchová úprava a kvalita formy: Detail, který lze snadno přehlédnout
Proč na konzistenci povrchu záleží stejně jako na tvaru
I správně tvarovaný válec může generovat hluk, vibrace nebo předčasné opotřebení, pokud je povrchová úprava nekonzistentní. Při vstřikování je povrchová úprava z velké části určována kvalitou formy a řízením procesu, spíše než aby se měnila s opotřebením nástroje tak, jak může obrábění.
Co zkontrolovat při hodnocení lisovaného vzorku
- Viditelné odlesky nebo švy, které mohou naznačovat stárnoucí nebo špatně udržovanou plíseň
- Konzistentní textura po celém kontaktním povrchu kola, bez hrubých míst nebo důlků
- Rozměrová konzistence mezi více vzorky ze stejné šarže, nikoli pouze jedním „hrdinským“ vzorkem
Běžné mýty, které stojí za to napravit
Mýtus: Plastové válečky jsou jen levnější náhradou kovu
Výběr materiálu ovlivňuje odolnost proti korozi, hlučnost a třecí vlastnosti. Je to rozhodnutí o výkonu, nikoli čistě o zkrácení nákladů.
Dobře přizpůsobený lisovaný válec může při správné aplikaci překonat špatně sladěný kovový válec.
Mýtus: Válec bez ložisek má automaticky nižší kvalitu
Pevné lisované kolo bez ložiska je záměrná designová volba vhodná pro lehčí aplikace s nižším cyklem – nikoli downgrade.
Problémy s výkonem způsobuje jeho použití mimo zamýšlený rozsah, nikoli absence samotného ložiska.
Mýtus: Profily drážek na zakázku vždy znamenají vysoké minimální objednávky
Jakmile forma existuje, výroba specifického tvaru drážky nebo příruby zvyšuje náklady.
Počáteční investice do nástrojů je skutečným hlediskem a oproti typickým objemům hromadných objednávek B2B se škáluje rozumněji, než většina lidí předpokládá.
Kde Metal stále dává smysl
Vyvážený pohled musí uznat, kde jsou obrobené nebo kovové válečky lepší volbou.
- Aplikace s velmi vysokým zatížením, jako jsou těžká průmyslová vrata a brány, kde je primárním požadavkem pevnost suroviny
- Extrémní teplotní prostředí přesahující praktický provozní rozsah standardních technických pryskyřic
- Velmi maloobjemové zakázkové běhy, kde investice do forem není oprávněná vzhledem k malému množství výroby
Srovnání není o tom, že jeden materiál je univerzálně lepší – jde o přizpůsobení výrobního přístupu skutečnému zatížení, prostředí a objemu zakázek.

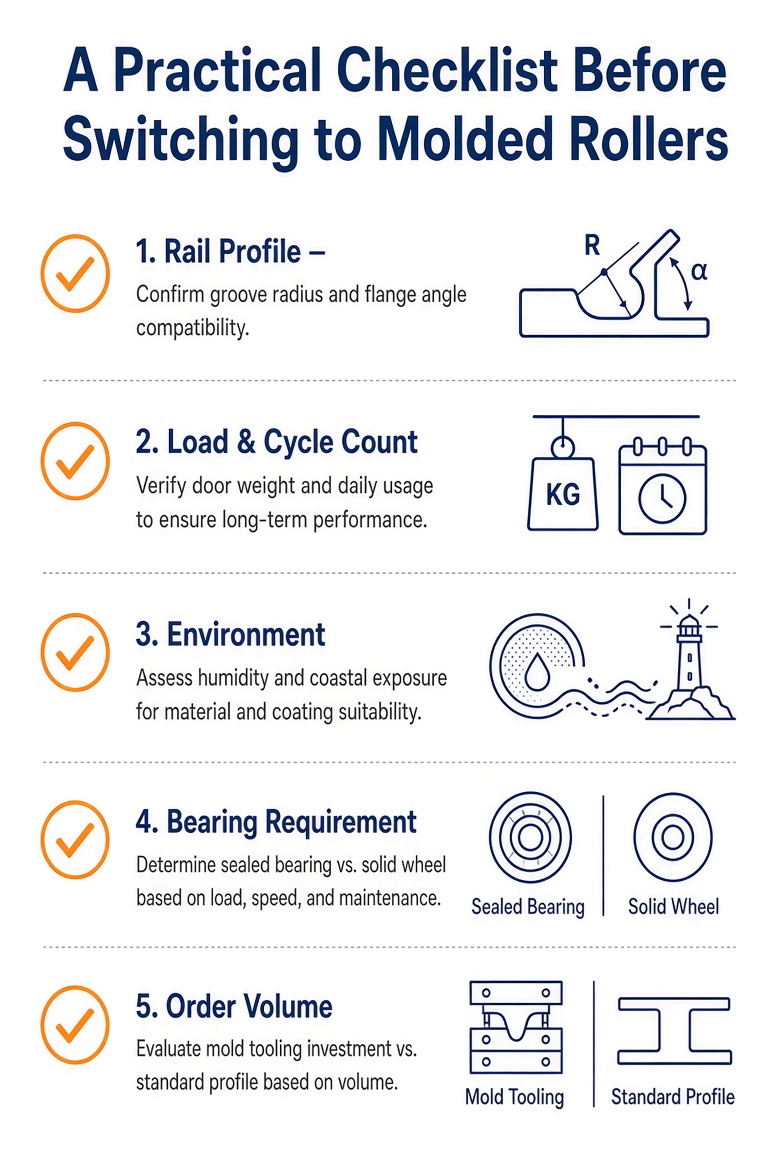

Praktický kontrolní seznam před přechodem na lisované válce
Před specifikací nebo přechodem na vstřikovaný válec pomůže ověřit si následující:
Často kladené otázky
Jsou vstřikované válce méně odolné než kovové válce?
Ne inherentně.
Trvanlivost závisí na výběru pryskyřice, tloušťce stěny a designu se skutečným zatížením a požadavky na cyklus. Dobře specifikovaný lisovaný válec může přežít špatně přizpůsobený kovový válec v mnoha obytných a lehkých komerčních aplikacích.
Zvládnou vstřikované válce vnější a pobřežní prostředí?
Obecně ano.
V tomto specifickém ohledu obvykle fungují lépe než nepovlakovaný kov, protože technické plasty nekorodují jako neošetřená ocel.
Je drahé získat vlastní drážkový profil se vstřikováním?
Počáteční cena formy je skutečným faktorem, ale jakmile forma existuje, stojí výroba vlastního profilu téměř stejně jako výroba standardního.
Rozdíl v nákladech se projevuje hlavně u malých objemů objednávek, nikoli u typických hromadných množství.
Přeskakují všechny vstřikované válce ložisko?
Ne.
Mnozí stále používají zalisované ložisko pro aplikace s vyšším cyklem nebo vyšším zatížením.
Konstrukce bez ložisek je specifická volba vhodná pro lehčí použití, není univerzální vlastností lisovaných válečků.
Praktické s sebou
Posun směrem k vstřikovaným válečkům ve výrobě posuvných dveří spočívá v několika dobře zavedených faktorech: formování dílu přímo do jeho konečného tvaru místo jeho řezání, zabudování geometrie drážky a příruby do samotné formy a využití skutečné odolnosti technických plastů vůči korozi a nižšímu základnímu tření.
Nic z toho nedělá z lisovaných válečků univerzální náhradu kovu. Pro velmi vysoké zatížení nebo extrémní prostředí má kov stále jasnou výhodu.
Pro většinu aplikací posuvných dveří obytných a lehkých komerčních prostor je však přizpůsobení volby pryskyřice, drážky a ložiska skutečným požadavkům na kolejnici a zatížení tím, co určuje, zda lisovaný válec bude fungovat tak, jak má.
