Jak změřit válec markýzy před objednáním výměny

Výměna an markýzový válec může být jednoduché, když je původní komponenta před odstraněním řádně zdokumentována. Kolo sice vypadá jednoduše, ale jeho velikost je pouze jednou z informací potřebných pro vhodnou výměnu. Pojezdový profil, středový otvor, způsob montáže a vztah s vodítkem, to vše může ovlivnit, jak komponenta sedí a funguje.

Před zadáním objednávky věnujte chvíli kontrole stávajícího válečku a zaznamenejte si důležité detaily. Základní měřicí nástroj, několik jasných fotografií a jednoduchý náčrt mohou poskytnout užitečné informace, zvláště když originální díl nemá číslo modelu nebo identifikační značku.

Klíčem je dívat se na válec jako na součást kompletní sestavy markýzy, spíše než na kolo jako na izolovanou součást.

Klíčové věci

• Před objednáním výměny změřte velikost kola, šířku, středový otvor a jízdní profil
• Místo měření samotného kola zkontrolujte montážní konstrukci a dostupný prostor pro instalaci
• Zkontrolujte vedení nebo dráhu, protože opotřebení nebo vychýlení může ovlivnit fungování náhradního válce
• Použijte jasné fotografie a jednoduchý náčrt k dokumentaci neobvyklých tvarů nebo montážních uspořádání
• Pokud je to možné, mějte k dispozici originální válec, zejména při získávání nestandardních nebo přizpůsobených komponentů

Proč na přesných měřeních záleží

Náhradní kolo může vypadat téměř identicky s originálem a stále se liší způsoby, které ovlivňují instalaci. Malé změny v uspořádání montáže, profilu kola nebo středového otvoru mohou zabránit tomu, aby díl zapadl do stávající konstrukce tak, jak bylo zamýšleno.

To je důvod, proč samotné vizuální srovnání často nestačí.

Užitečná kontrola by měla zahrnovat tři oblasti:

• Kolo a jeho pojezdová plocha
• Montážní uspořádání
• Vodítko nebo povrch, kde se kolo pohybuje

Tyto detaily společně poskytují jasnější popis stávající komponenty a usnadňují komunikaci s dodavatelem.

U starších markýzových systémů může být tato informace užitečná zejména v případě, že neexistuje žádné číslo dílu nebo původní komponent již není snadno dostupný.

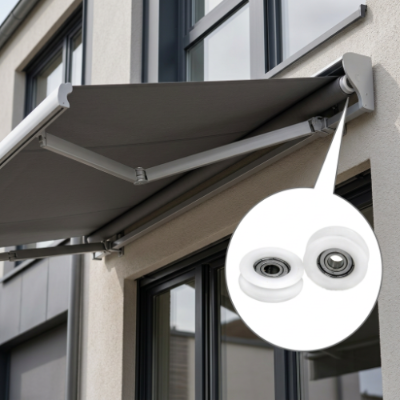

Začněte s kompletní sestavou

Před vyjmutím válečku zkontrolujte, jak sedí uvnitř mechanismu markýzy.

Pořiďte několik fotografií, dokud je komponenta stále nainstalována. Zahrňte okolní držák, hřídel, vodítko, pouzdro nebo jiné díly, které pomáhají ukázat jeho polohu.

Užitečná sada fotografií může zahrnovat:

• Kompletní montáž před demontáží
• Detailní pohled na válec
• Boční profil
• Přední a zadní čelo
• Montážní bod
• Průvodce nebo stopa
• Blízké komponenty, které ovlivňují dostupný prostor

Tyto obrázky poskytují kontext, který samotná měření nemohou vždy zachytit.

Zaznamenejte si směr instalace

Některá kola jsou symetrická, ale jiná mají zvláštní orientaci. Příruba, drážka, uspořádání ložisek nebo montážní prvek se mohou objevit pouze na jedné straně.

Před demontáží si rychle poznamenejte, kterým směrem je součástka otočena.

Obvykle stačí fotografie. Pokud se odstraňuje několik podobných válečků, jednoduchý štítek nebo náčrt může také pomoci udržet vše uspořádané.

Změřte rozměry hlavního kola

Po vyjmutí položte součást na čistý, rovný povrch. Měření součásti, když je připojena k jinému hardwaru, může ztížit identifikaci správných referenčních bodů.

Rozměry hlavního kola obecně poskytují výchozí bod.

Účelem není shromáždit všechna možná měření. Soustřeďte se na rozměry, které popisují, jak komponenta sedí a funguje.

Podívejte se pozorně na profil kola

Vnější velikost poskytuje pouze část obrázku. Stejně důležitý může být tvar běžecké plochy.

Podívejte se na kolo ze strany a zkontrolujte, zda je kontaktní plocha rovná, zaoblená, drážkovaná, přírubová nebo jinak tvarovaná.

Zvýšený okraj nebo zahloubená část může mít specifický vztah k vodítku. Tyto detaily může být obtížné sdělit pomocí samotného měření, takže je užitečná jasná boční fotografie.

Oddělený design od opotřebení

Starší válec mohl být vystaven opakovanému pohybu po dlouhou dobu. Jeho povrch se může vyleštit, poškrábat, zploštit nebo jinak opotřebovat.

Nepředpokládejte automaticky, že každá viditelná značka představuje původní návrh.

Pokud je k dispozici jiné odpovídající kolo a zdá se méně opotřebované, porovnejte je. Rozdíly mezi součástmi mohou pomoci ukázat, které funkce jsou součástí původního profilu a které jsou výsledkem používání.

To je zvláště užitečné, když se skluznice znatelně změnila.

Pečlivě zkontrolujte středový otvor

Střed kola si zaslouží zvláštní pozornost, protože spojuje rotační součást se zbytkem mechanismu.

V závislosti na konstrukci může střed obsahovat ložisko, pouzdro, kovovou vložku, hřídelový spoj nebo jiný nosný prvek.

Před záznamem dimenze nejprve identifikujte, co je skutečně přítomno.

Zkontrolujte, zda:

• Střed je jednoduchý otvor
• Uvnitř je instalováno ložisko
• Je přítomna průchodka
• Hřídel prochází komponentem
• Hřídel se otáčí s kolem
• Kolo se otáčí kolem pevné hřídele

Tyto rozdíly mohou ovlivnit způsob, jakým je třeba zkonstruovat náhradní součást.

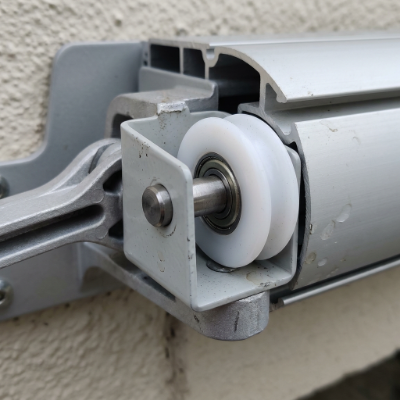

Nepřehlížejte montážní konstrukci

Jednou z častých chyb při získávání náhradních zdrojů je soustředění se na kolo a přehlédnutí způsobu jeho instalace.

Kolo může mít podobné vnější rozměry jako jiná součást, ale používat zcela odlišný způsob montáže.

Podívejte se na spojení mezi válečkem a konstrukcí markýzy.

Může být podporován:

• Pevný kolík
• Náprava
• Hřídel
• Závorka
• Ložisko
• Pouzdro
• Integrované pouzdro

Pořiďte fotografii montážní oblasti před demontáží a další po vyjmutí válce.

To usnadňuje pochopení vztahu mezi kolem a okolní strukturou.

Zkontrolujte dostupné místo

Za zaznamenání stojí i prostor kolem válečku.

Hledejte v blízkosti držáky, kryty, hřídele, kolejnice nebo jiné součásti, které by mohly bránit instalaci.

Výměna nemusí korespondovat pouze se samotným kolem. Musí také fungovat v rámci prostoru dostupného ve stávající sestavě.

Zkontrolujte vodítko nebo stopu

Povrch, na kterém se kolo pohybuje, může poskytnout užitečné informace o součásti.

Hledejte značky, které ukazují normální kontaktní plochu. Ty mohou někdy odhalit, zda se kolo pohybovalo centrálně, nebo mělo těžší kontakt s jednou stranou.

Podívejte se také na okolní průvodce:

• Nečistoty nebo trosky
• Škrábance
• Deformace
• Uvolněné spojovací prvky
• Nerovnoměrné opotřebení
• Změny původního tvaru

Pokud je vodítko poškozeno nebo špatně zarovnáno, samotná výměna válečku nemusí vyřešit základní mechanický problém.

To je důvod, proč by měla být příručka zkontrolována během stejného procesu a nikoli jako samostatná záležitost.

Jasná fotografie může vysvětlit, co čísla nemohou

Rozměry jsou důležité, ale některé tvary je obtížné přesně popsat čísly.

Zvažte váleček se zakřiveným okrajem, odsazeným středem a malým montážním prvkem na jedné straně. Součást může popisovat seznam rozměrů, ale boční fotografie může mnohem jasněji ukázat vztah mezi těmito prvky.

Pro dotaz na výměnu použijte fotografie s dobrým osvětlením a jednoduchým pozadím.

Zkuste zahrnout:

• Jeden celkový pohled
• Jeden boční pohled
• Jeden detailní záběr na centrum
• Jeden pohled na montážní plochu
• Jedna fotografie zobrazující součást v původní poloze

Pro vizuální orientaci lze vedle dílu na jedné fotografii umístit také pravítko nebo měřicí nástroj.

Když se jednoduchý náčrt stane užitečným

Některé válečky lze jednoduše popsat. Jiné mají neobvyklé tvary nebo montážní uspořádání, které je snazší pochopit pomocí výkresu.

Základní náčrt se nemusí řídit formálními normami pro technické výkresy.

Nakreslete součást zepředu a ze strany a poté označte důležité rozměry. Ukažte umístění osy nebo hřídele a označte povrch, který se dotýká vodítka.

To může pomoci odpovědět na několik praktických otázek:

• Kde je rotační střed?
• Která strana směřuje k držáku?
• Který povrch se dotýká vodítka?
• Jaké rozměry patří ke kolu?
• Jaké rozměry patří k montážní konstrukci?

U přizpůsobených komponent může tento typ reference značně usnadnit komunikaci.

Udržujte originální díl k dispozici

Pokud je to možné, nevyhazujte starý válec ihned po měření.

Fyzický vzorek může poskytnout informace, které je obtížné zachytit na fotografiích nebo písemných poznámkách. Může zobrazovat skutečný profil kola, uspořádání ložisek, montážní prvky a známky opotřebení.

To může být zvláště užitečné, když je součást neobvyklá nebo když původní návrh nemá žádné snadno identifikovatelné číslo modelu.

Výrobcům a dodavatelům, kteří pracují s nestandardními součástmi řemenic a válečků, může vzorek kombinovaný s výkresy, fotografiemi a informacemi o aplikaci poskytnout užitečnou referenci pro diskusi o náhradním nebo přizpůsobeném designu.

Příprava jasné žádosti o výměnu

Jakmile je kontrola dokončena, uspořádejte informace do jednoduché specifikace.

Užitečný dotaz může zahrnovat:

• Aplikace: Kde je komponenta použita
• Stávající součást: Popis a fotografie původního dílu
• Informace o kolech: Hlavní rozměry a pojezdový profil
• Informace o centru: Uspořádání otvoru, ložiska, pouzdra nebo hřídele
• Informace o montáži: Konstrukce držáku, nápravy, čepu nebo pouzdra
• Informace průvodce: Fotografie nebo popis kontaktní plochy
• podmínka: Viditelné opotřebení, praskliny, deformace nebo jiné poškození
• množství: Přibližný požadavek na nákup
• Ukázka: Zda lze pro referenci dodat originální součást
• Přizpůsobení: Zda se zvažuje standardní nebo přizpůsobená součást

To dává dodavateli mnohem jasnější výchozí bod než jedna fotografie nebo jedno měření.

Pro aplikace zahrnující přizpůsobené řemenice a válečky může HUNE použít tento typ rozměrových a aplikačních informací při projednávání nestandardních požadavků na komponenty.

Co zkontrolovat před objednávkou

kolo

Zkontrolujte hlavní rozměry a ujistěte se, že profil chodu byl správně zaznamenán.

Střed

Ověřte, zda součást používá jednoduchý otvor, ložisko, pouzdro, hřídel nebo jiné vnitřní uspořádání.

Montáž

Porovnejte původní zapojení s navrženou náhradní konstrukcí.

Průvodce

Ujistěte se, že profil kola odpovídá povrchu, kde se pohybuje.

Instalační prostor

Zkontrolujte, zda v okolí není něco, co by mohlo ovlivnit montáž nebo pohyb.

Provozní podmínky

Zvažte prostředí, ve kterém se komponenta používá. Systémy venkovních markýz se mohou setkat s vlhkostí, prachem, změnami teploty a opakovaným pohybem. Tyto podmínky mohou být relevantní při diskusi o materiálu a konstrukci.

Praktický kontrolní seznam měření

Před odesláním informací dodavateli se ujistěte, že jste zahrnuli následující:

• Před vyjmutím váleček vyfotografujte
• Zaznamenejte rozměry hlavního kola
• Zkontrolujte boční profil
• Zkontrolujte středový otvor
• Identifikujte jakékoli ložisko nebo pouzdro
• Zaznamenejte uspořádání hřídele, nápravy nebo čepu
• Vyfoťte montážní držák
• Zkontrolujte vodítko nebo dráhu
• Všimněte si viditelného opotřebení nebo deformace
• Zkontrolujte dostupné místo pro instalaci
• Pokud má součást neobvyklý tvar, připravte si jednoduchý náčrt
• Pokud je to možné, mějte originální díl k dispozici
• Vysvětlete, jak a kde se válec používá
• Uveďte, zda může být vyžadována přizpůsobená součást

Často kladené otázky

Jaké míry bych měl provést před objednáním rolety pro markýzu? Zaznamenejte průměr kola, šířku, středový otvor, jízdní profil, montážní uspořádání a dostupný instalační prostor. Fotografie kompletní sestavy mohou poskytnout další kontext.

Stačí měřit vnější průměr? Ne. Vnější rozměr popisuje pouze jednu část součásti. Kompatibilitu může ovlivnit také středové uspořádání, profil chodu, montážní struktura a vztah s vodítkem.

Mám si po změření ponechat původní váleček? Když je to možné, tak ano. Originální díl může poskytnout užitečné informace o svém profilu, montážních prvcích, vnitřním uspořádání a stavu opotřebení, které může být obtížné zachytit pouhým měřením.

Proč bych měl váleček před vyjmutím fotografovat? Nainstalovaná fotografie ukazuje orientaci součásti a její vztah k blízkým konzolám, hřídelím, vodíkům a dalším dílům. Tento kontext může pomoci objasnit požadavky na výměnu.

Může dodavatel vyrobit přizpůsobený váleček ze vzorku? Fyzický vzorek v kombinaci s měřeními, fotografiemi, informacemi o aplikaci a montážními detaily může poskytnout užitečné referenční informace při diskusi o nestandardním nebo přizpůsobeném válečku.

Dobré měření začíná u celého systému

Válec může být relativně malou částí sestavy markýzy, ale jeho rozměry a montážní vztah mohou mít přímý vliv na to, jak sedí a jak se pohybuje.

Z tohoto důvodu by výměna měla začít s větším než vnějším průměrem. Užitečné informace poskytuje profil kola, středové uspořádání, montážní struktura, vedení a dostupný instalační prostor.

Několik jasných fotografií a pečlivě zaznamenané rozměry mohou proces značně usnadnit, zejména při práci se starší nebo nestandardní součástí.

Praktický přístup je jednoduchý: zkontrolujte kompletní sestavu, změřte důležité oblasti, zdokumentujte montážní uspořádání a ponechejte originální díl k dispozici pro srovnání, kdykoli je to možné. To dává kupujícím i výrobcům jasnější pochopení komponenty a její role v systému markýzy. $
