Výběr válečkového ložiska pro dráhový systém zní dostatečně jednoduše, dokud se o to skutečně nepokusíte. Je tu třeba myslet na tvar drážky, šířku stopy, jakou váhu musí ta věc udržet a někde uprostřed toho všeho musíte také zjistit, kolik místa pro vrtění je v pořádku, než válec začne chrastit, nebo v horším případě se úplně zaseknout. Necháte-li něco z toho špatně, uvízne vám válec, který se buď zasekne uvnitř dráhy, nebo má tolik vůle, že při každém pohybu chrastí.
Proč vlastně záleží na zapadnutí mezi válec a dráhu
Drážkovací válec ve tvaru U je v podstatě kolo s kanálem vyříznutým kolem jeho vnějšího okraje, stavěné pro jízdu po kolejnici. Tato drážka zabraňuje sklouznutí válečku do stran, když se převaluje tam a zpět. Udělejte drážku příliš širokou ve srovnání s dráhou a válec má při pohybu prostor pro pohyb doleva a doprava. Toto putování vytváří kolísání, pak nerovnoměrné opotřebení a nakonec problém s hlukem, který se zhoršuje, čím déle jej necháte. Jděte příliš úzce a válec se místo toho váže k okrajům dráhy, spíše se táhne než kutálí.
Ani jeden výsledek není skvělý. Wobble vyvíjí nerovnoměrný tlak na ložisko sedící uvnitř válečku a tento tlak ho opotřebovává rychleji, než by měl. Vázání mezitím vytváří neustálé tření, na které musí pokaždé tlačit cokoliv, co pohání mechanismus, motor nebo ruku. To také opotřebovává věci rychleji a upřímně řečeno, všechno je při použití tuhé a neohrabané.
Takže to, co se tady hodí, není nějaký drobný detail, přes který byste se mohli podívat a přejít. Je to vlastně celý základ toho, zda systém běží tak, jak má.
Nejprve si pořádně přečtěte šířku trati
Než se vůbec podíváte na válečky, stojí za to věnovat pár minut přesnému měření samotné dráhy. Šířkou koleje se obvykle rozumí tloušťka kolejnice, kterou musí drážka válce omotat, a ta se může posunout v závislosti na materiálu, způsobu výroby kolejnice nebo i na malých rozdílech mezi výrobními dávkami.
Změřte více než jednou
Svinovací metr vás dostane do hry, ale posuvná měřítka poskytují mnohem spolehlivější číslo, pokud zde skutečně záleží na přesnosti. Zkontrolujte stopu na několika místech podél její délky, nikoli pouze na jednom, protože některé stopy nejsou dokonale konzistentní od konce ke konci, zejména starší stopy, které již zaznamenaly určité využití.
Když už jste u toho, podívejte se, zda na povrchu dráhy nesedí nějaký povlak, barva nebo rez. Tato látka přidává malé množství tloušťky, která se pravděpodobně neodráží v původním technickém listu. Válec, který se zdál dobře pasovat na holou, čerstvě vyrobenou dráhu, se může zdát trochu těsný, jakmile se později přidá povlak.
Tvary stop nejsou všechny stejné
Dráhy mají různé tvary a tento tvar mění, jaký profil drážky s nimi skutečně funguje.
| Sledovat tvar | Kde to obvykle uvidíte | Na co si dát pozor |
|---|---|---|
| Plochá kolejnice | Posuvné dveře, zásuvkové systémy | Hloubka drážky je důležitější než přesná tolerance šířky |
| Zaoblená kolejnice | Záclonové dráhy, svítidla | Křivka drážky musí přesně kopírovat tvar kolejnice |
| Úhlová kolejnice nebo kolejnice ve tvaru V | Průmyslové posuvné sestavy | Úhel drážky by měl být v souladu s úhlem kolejnice |
| Hrana čtvercového profilu | Kování skříně, menší mechanismy | O něco shovívavější v toleranci šířky |
Jakmile víte, se kterým tvarem máte co do činění, zužuje se to, jaký druh válečku bude skutečně fungovat, protože něco, co je vyrobeno pro plochou kolejnici, obvykle nebude fungovat skvěle na zaoblené nebo šikmé kolejnici.
Zjištění správné šířky drážky
Jakmile znáte šířku stopy, další otázkou je, jak velkou vůli drážka potřebuje vzhledem k tomuto číslu. Tady se skutečně odehrává většina rozhodování a také tam mají lidé tendenci věci buď přemýšlet, nebo o nich dostatečně nepřemýšlet.
Trochu vůle je ve skutečnosti normální
Mohlo by se zdát, že drážka by měla co nejtěsněji obepínat stopu, ale malá mezera se očekává a je upřímně nutná. Nulová vůle zní na papíře ideálně, ale tepelná roztažnost, drobné problémy se zarovnáním nebo malé výrobní odchylky mohou způsobit, že válec, který nemá vůbec žádný prostor pro pohyb, se neočekávaně zasekne. Mírná mezera umožňuje, aby se válec pohyboval hladce, i když podmínky nejsou dokonale konzistentní.
To znamená, že příliš mnoho prostoru maří celý smysl mít drážku na prvním místě. Nadměrná vůle mezi stěnami drážky a hranami dráhy umožňuje válečku při pohybu posouvat se ze strany na stranu, a to je přesně to kolísání a nerovnoměrné opotřebení, o kterém jsme se zmínili dříve.
Jak velké povolení závisí na práci
Místo hádání čísla pomáhá přemýšlet o vůli podle toho, k čemu se válec vlastně používá.
- Lehčí práce, jako jsou malé zásuvky nebo kolejnice na záclony, se obvykle obejdou s mírně volnějším střihem, protože zatížení je minimální a jakékoli kolísání je stejně sotva patrné.
- Těžší nebo průmyslovější sestavy mají tendenci vyžadovat užší tolerance, protože i malé množství boční vůle je zřejmé, jakmile je zapojena skutečná hmotnost.
- Venkovní nastavení nebo cokoli vystavené teplotním výkyvům obvykle těží z větší vůle na dotyk, než by potřebovala vnitřní, klimaticky řízená aplikace, protože materiály se při změnách teplot roztahují a smršťují.
Většina výrobců uvádí rozsah rozchodu pro každý model válce spíše než jedno přesné číslo, a to je přesně důvod. Kontrola naměřené šířky s tímto rozsahem, namísto předpokladu, že existuje jediné dokonalé přizpůsobení, obvykle poskytuje lepší výsledky.

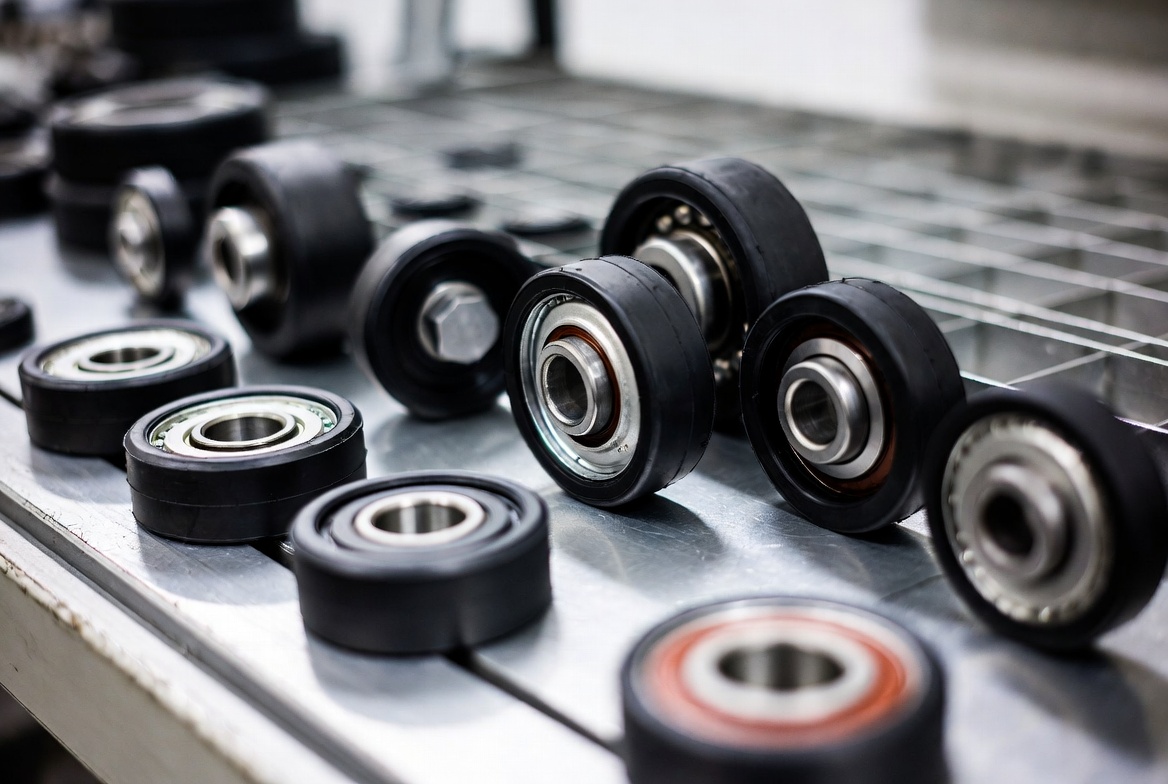

Ložisko uvnitř je stejně důležité
Šířka drážky je pouze částí rovnice. To, co se děje uvnitř válce a jak velkou váhu nebo sílu je zkonstruován, aby zvládl, hraje roli také v tom, zda daný válec skutečně funguje pro vaše nastavení.
Kuličková a kluzná ložiska
Většina válečků s drážkou U používá uvnitř buď kuličková ložiska, nebo kluzná ložiska, někdy nazývaná jako pouzdro.
Válečky s kuličkovými ložisky se obecně odvalují s menším odporem, což z nich dělá běžnou volbu pro věci, které se během dne hodně pohybují, typickými příklady jsou posuvné dveře a nastavení dopravníků.
Válečky kluzných ložisek mívají jednodušší konstrukci a v závislosti na zatížení zvládnou určité podmínky v pohodě, i když často potřebují pravidelnější mazání, aby se v průběhu času nevytvářelo tření.
Mezi těmito dvěma neexistuje žádný automatický vítěz. Opravdu záleží na tom, jak často se válec používá, co nese a v jakém prostředí sedí.
Nezapomeňte, ze kterého směru náklad přichází
Kromě typu ložiska stojí za to přemýšlet o směru, ze kterého zatížení na válec dopadá. Některé válečky jsou zkonstruovány hlavně tak, aby zvládaly tlakovou zátěž přímo dolů, zatímco jiné jsou navrženy tak, aby se vypořádaly také s bočním zatížením, což znamená, že tlak tlačí spíše pod úhlem než přímo dolů, ke kterému dochází, když se trať zatáčí nebo když se cokoliv po ní pohybuje, má tendenci se naklánět nebo posouvat.
Pokud se vaše dráha zatáčí nebo má předmět jedoucí po ní tendenci se naklánět, je důležitější boční nosnost. Vybírání válečku čistě na základě toho, jakou váhu přímo dolů zvládne v takovém nastavení, má tendenci opotřebovávat hrany drážek rychleji, než se očekávalo.
Chyby, které se neustále objevují
Hrstka problémů se objevuje znovu a znovu, když se lidé po nasazení nových válečků dostanou do problémů, a většina z nich se vrací k přeskočení kroku někde na cestě.
Jedním společným předpokladem je, že každá stopa v dané kategorii je identická. Dokonce i kolejnice, které vypadají téměř stejně, řekněme standardní kolejnice posuvných dveří, se mohou mírně lišit v závislosti na tom, kdo je vyrobil nebo z jaké šarže pocházejí. Za předpokladu, že válec, který fungoval dobře na jedné dráze, bude fungovat stejným způsobem na podobně vypadající jinde, někdy vede k usazení, které je jen trochu mimo.
Další měří trať jen jednou. Jedno měření ne vždy řekne celý příběh, zvláště na delších tratích nebo na těch, které se již nějakou dobu používají. Kontrola několika různých bodů zachytí nesrovnalosti, než se po instalaci všeho změní v bolest hlavy.
Povlaky a povrchové úpravy jsou také hodně přehlíženy. Barva, rez nebo ochranný nátěr dodávají trochu tloušťky, na kterou lze snadno zapomenout. Změřte holou dráhu, poté, co byla dráha natřena, nainstalujte válečky a najednou vám bude padat těsnější, než by mělo.
Faktory prostředí jsou důležitější, než lidé očekávají. Válec, který se skvěle hodí do interiéru, se může chovat jinak venku, kde kolísání teploty způsobuje, že se dráha i válec trochu roztahují nebo smršťují. To se projevuje více u kovových pásů, které se teplem roztahují znatelněji než plastové nebo kompozitní.
A pak je tu past zaměřená pouze na šířku drážky. Je snadné nastavit dokonale šířku a zapomenout na kontrolu nosnosti nebo typu ložiska. Válec s drážkou, která padne jako rukavice, se může stále rychle opotřebovávat nebo fungovat špatně, pokud není stavěn na váhu nebo frekvenci používání, které ve skutečnosti čelí.
Hrubý příkaz k tomu, abyste to zvládli
Pokud chcete přes to všechno přímou cestu, aniž byste se ztráceli v detailech, tady je zhruba to, jak to má tendenci jít.
- Pečlivě změřte šířku stopy, třmeny, pokud můžete, a zkontrolujte několik míst po délce, nikoli jen jedno.
- Zjistěte tvar dráhy, plochý, zaoblený, úhlový, čtvercový okraj, protože to určuje, který profil drážky stojí za zvážení.
- Podívejte se na výrobcem doporučený rozsah šířky pro kandidátské válce místo hledání jednoho přesně shodného čísla.
- Zamyslete se nad zatížením, jak velkou hmotností, tak i ze kterého směru přichází.
- Faktor v prostředí, vnitřní nebo venkovní, teplotní výkyvy, vlhkost, prach.
- Rozhodněte se mezi kuličkovým a kluzným ložiskem podle toho, jak často se mechanismus používá a jak velké tření je přijatelné.
- Pokud můžete, před provedením úplné instalace proveďte zkušební přizpůsobení. Fyzikální testování zachycuje problémy, které samotná měření někdy minou.
Pokud se po instalaci něco cítí špatně
Jednou za čas, dokonce i při pečlivém měření, se váleček, jakmile je na svém místě, necítí správně. Pokud k tomu dojde, několik kontrol může pomoci zúžit, co se děje.
Věnujte pozornost novým zvukům. Brusný nebo škrábavý zvuk obvykle ukazuje na příliš úzkou drážku, která se zachycuje o okraje stopy. Rachotivý nebo řinčivý zvuk má tendenci znamenat opak, příliš velkou vůli a příliš mnoho pohybů ze strany na stranu.
Po nějakém používání hledejte vzory opotřebení. Opotřebení soustředěné na jedné hraně drážky často znamená, že válec nesedí rovnoměrně, což může poukazovat na mírné vychýlení během instalace, spíše než na to, že válec má pro začátek špatnou velikost.
A pokud se celá věc zdá tužší, než se očekávalo, nebo vyžaduje větší úsilí k pohybu, než by mělo, stojí za to znovu zkontrolovat vůli. Někdy padnutí, které se během rychlého testu zdálo být naprosto v pořádku, odhalí vázání, jakmile bylo nějakou dobu pravidelně používáno a skutečně zatíženo.
Odpovídající a U drážkové válečkové ložisko na šířku koleje je více než jen najít drážku, která technicky obepíná kolejnici. Znamená to porozumět tvaru dráhy, zkontrolovat povlaky, které by mohly v tichosti změnit skutečná měření, promyslet směr zatížení a typ ložiska a zohlednit jakékoli prostředí, ve kterém celá věc musí fungovat.
Trvá trochu času na správné měření, kontroluje se sortiment výrobce místo toho, abychom předpokládali, že jedna univerzální velikost vyhovuje všemu, a testování před úplným nasazením má tendenci odvrátit většinu obvyklých problémů, hluk, viklání, vázání, opotřebení, které se projeví mnohem dříve, než by mělo. Trocha trpělivosti při výběru se později obvykle vyplatí v systému, který se prostě pohybuje tak, jak se má.
