Skládací venkovní vozík může vypadat jednoduše, když se na něj díváte jako na hotový výrobek. Pod tímto jednoduchým vzhledem však musí spolupracovat několik pohyblivých částí. Rám se otevírá a zavírá, určité sekce se vzájemně pohybují a některé součásti se musí otáčet, přičemž zůstávají ve správné poloze.
Válečky mohou hrát v těchto mechanismech důležitou roli. V závislosti na konstrukci mohou podporovat pohyb, vést pohyblivou sekci nebo spolupracovat s ložiskem a hřídelí jako součást kompaktní rotační sestavy.
Díky tomu je konstrukce válečku spíše mechanickou úvahou než jen otázkou výběru kola. Okolní rám, uspořádání ložisek, způsob montáže, kontaktní plocha a dráha skládání mají přímý vztah k tomu, jak válec funguje.
Výrobcům vyvíjejícím skládací outdoorové vybavení může pochopení tohoto vztahu usnadnit vývoj komponent a pomoci vyhnout se problémům během montáže a testování.
Kde se používají válečky ve skládacích mechanismech?
Přesná poloha válečku závisí na struktuře výrobku.

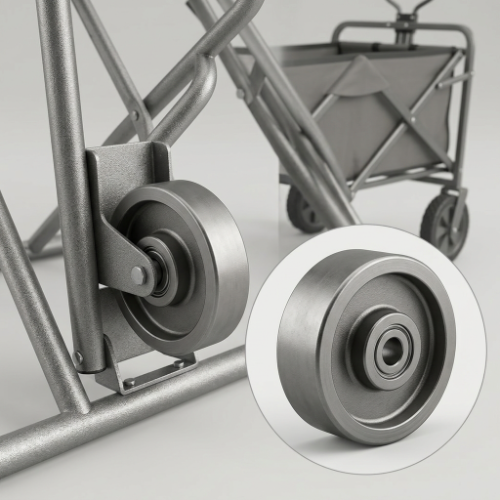

Ve skládacím venkovním vozíku může být válec začleněn do pohyblivého opěrného bodu, vodicí konstrukce nebo otočné sestavy. Může být připojen k hřídeli a ložisku, instalován uvnitř držáku nebo umístěn proti jiné součásti, která vyžaduje řízený pohyb.
Základní sestava válce může zahrnovat:
- Tělo válečku
- Ložisko
- Hřídel nebo náprava
- Montážní držák
- Pohyblivý rám
- Kontaktní nebo vodicí plocha
Každá část má svou vlastní funkci, ale části musí spolupracovat.
Těleso válečku například určuje, jak se dotýká protilehlého povrchu. Ložisko podporuje rotaci. Hřídel udržuje rotující součást na místě, zatímco držák spojuje sestavu s větším mechanismem.
Změna jedné části může ovlivnit ostatní.
Proto by váleček neměl být hodnocen pouze podle jeho vnějšího tvaru.
Co dělá válec uvnitř mechanismu?
Pro každý válec neexistuje jediná role.
Jeho funkce závisí na tom, kde je instalován a jaký druh pohybu mechanismus vyžaduje.
Podpůrné hnutí
Válec může zajistit valivý kontakt mezi dvěma částmi, které se musí vzájemně pohybovat.
Ve srovnání s přímým kluzným kontaktem může valivý kontakt změnit způsob, jakým se v sestavě zachází s odporem. To může být užitečné, když se pohyb pravidelně opakuje.
Vedení pohyblivé sekce
Válec může také pomoci udržet pohyblivou součást v její zamýšlené dráze.
Tento typ uspořádání lze nalézt tam, kde se sekce rámu, nosná část nebo jiný konstrukční prvek musí pohybovat a přitom zůstat vyrovnán s vodicí plochou.
Udržování řízeného kontaktu
V některých mechanismech válec udržuje dvě součásti v kontrolovaném kontaktu, když struktura mění polohu.
Důležitým pak bude tvar válečku a jeho montážní poloha. Pokud některý z nich není vhodný, kontakt může být během pohybu nerovnoměrný.
Práce jako součást rotující sestavy
V kombinaci s ložiskem a hřídelí se válec stává součástí kompletní rotační sestavy.
Vnější válec je viditelný, ale vnitřní uspořádání ložisek je stejně důležité jako výkon součásti.
Proč na ložisku záleží?
Válec a ložisko jsou často těsně spojeny.
Válec poskytuje vnější rotační strukturu, zatímco ložisko umožňuje řízené otáčení kolem hřídele nebo nápravy. Vsazení mezi těmito částmi musí odpovídat dostupnému instalačnímu prostoru a pohybu mechanismu.
Může být nutné přezkoumat několik faktorů:
- Ložisko position
- Uspořádání hřídele
- Dostupné místo
- Struktura válce
- Způsob montáže
- Očekávaný pohyb
- Provozní prostředí
To je zvláště důležité u kompaktních skládacích mechanismů.
Kolem válečkové sestavy může být velmi málo místa, takže ložisko nelze jednoduše vybrat poté, co již bylo navrženo vše ostatní.
Praktičtější přístup je zvážit váleček a ložisko společně během rané vývojové fáze.
Jak válečkový profil ovlivňuje pohyb?
Vnější tvar válečku určuje, jak interaguje s povrchem kolem něj.
Válec s relativně plochou kontaktní plochou se chová jinak než váleček navržený s drážkou, hranou nebo jinak tvarovaným profilem.
Profil může ovlivnit:
- Kontaktní pozice
- Navádění
- Stabilita
- Směr pohybu
- Interakce s povrchem
- Dostupné povolení
U skládacího mechanismu závisí správný profil na tom, co válec skutečně dělá.
Pokud podpírá pohyblivou sekci, její kontaktní plocha musí tomuto pohybu odpovídat. Pokud se řídí vodítkem, může být nutné, aby profil pracoval se strukturou vodítka.
To je důvod, proč jednoduchá výměna jednoho válce za jiný, který vypadá podobně, může někdy způsobit nečekané problémy.
Co se stane s válečkem, když se rám složí?
Skládací akce je důležitou součástí designu.
Když je vozík otevřený, válec může mít kolem sebe dostatek místa. Jakmile se rám začne skládat, změní se poloha válečku vzhledem k blízkým součástem.
Může se přiblížit k:
- Rámové trubky
- Panty
- Závorky
- Hřídele
- Podpěrná ramena
- Další pohyblivé součásti
Válec proto potřebuje dostatek vůle během celého pohybu.
Kontrola pouze otevřené polohy nestačí.
Součást, která při běžném provozu správně sedí, se může při částečně složeném rámu dotknout jiné části. V některých případech může i malé množství interference ovlivnit akci skládání.
Z tohoto důvodu by měl být válec zkontrolován, když se mechanismus pohybuje po celé své provozní dráze.
Záleží na venkovním prostředí?
Ano, zvláště když je válec vystaven okolnímu prostředí.
Venkovní zařízení se může setkat s prachem, špínou, vlhkostí, trávou, uvolněnými částicemi a měnícími se povětrnostními podmínkami. Skutečná úroveň expozice závisí na tom, jak a kde se vozík používá.
Sestava válce může být proto třeba zvážit ve vztahu k:
- Vlhkost
- Prach a špína
- Povrchová kontaminace
- Čištění
- Podmínky skladování
- Frekvence pohybu
Válec používaný v relativně čistém prostředí může mít jiné požadavky než válec, který je pravidelně vystaven zahradním cestičkám nebo jiným venkovním plochám.
Totéž platí pro uspořádání ložisek.
Když jsou váleček a ložisko považovány za kompletní sestavu, lze podmínky prostředí vzít v úvahu již dříve v procesu návrhu.
Jak způsob montáže ovlivňuje válec?
Válec potřebuje stabilní spojení s okolní konstrukcí.
Způsob montáže určuje, kde válec sedí, jak se otáčí a jak jsou síly přenášeny do rámu.
Úzký držák může omezit dostupný prostor. Konkrétní poloha hřídele může vyžadovat určité uspořádání ložisek. Skládací spoj může také omezovat způsob instalace válečku.
To znamená, že by výrobci měli přezkoumat montážní strukturu, než se rozhodnou pro standardní součást.
Užitečné informace mohou zahrnovat:
- Místo montáže
- Struktura držáku
- Poloha hřídele
- Dostupné povolení
- Kontaktní plocha
- Směr pohybu
- Skládací cesta
Tyto podrobnosti mohou pomoci určit, zda se stávající válec hodí k mechanismu, nebo zda je třeba zvážit modifikovaný design.
Proč by měly být válec a rám vyvíjeny společně?
Je lákavé nejprve vybrat váleček a až poté pracovat na okolní struktuře.
Tento přístup může být obtížný, když je mechanismus kompaktní.
Změna rámu může změnit dostupný prostor válce. Posunutí držáku může ovlivnit polohu hřídele. Změna úhlu skládání může válec přiblížit k jiné součásti.
Vztah funguje oběma směry.
Válec může ovlivnit konstrukci rámu, zatímco rám může klást omezení.
Pro OEM vývoj je často praktičtější zvážit tyto komponenty od začátku společně.
To je zvláště užitečné, když má výrobek neobvyklou skládací konstrukci nebo omezený instalační prostor.
Kdy stojí za zvážení vlastní válec?
Standardní válec může být vhodný, pokud jeho profil, uspořádání ložisek a montážní konstrukce již odpovídají aplikaci.
Některé mechanismy však takovou flexibilitu nenabízejí.
Přizpůsobený válec může být zvážen, když výrobce potřebuje obejít:
- Omezený prostor pro instalaci
- Neobvyklá montážní konstrukce
- Specifické uspořádání hřídele
- Konkrétní kontaktní profil
- Stávající požadavky na ložiska
- Skládací vůle
- Nestandardní vodicí struktura
Přizpůsobení nemusí vždy znamenat přepracování celé komponenty.
V závislosti na aplikaci se vývoj může zaměřit na těleso válce, montážní část, uspořádání ložisek nebo jinou část sestavy.
Důležitým bodem je, že součást je vyvinuta na základě skutečných mechanických požadavků.
Jaké informace by měly být poskytnuty pro zakázkový vývoj?
Přehledný popis aplikace může komunikaci značně usnadnit.
Výrobci mohou poskytnout:
Výkresy produktu
Výkresy pomáhají znázornit dostupnou instalační oblast a vztah mezi válcem a okolními součástmi.
Stávající vzorky
Pokud se válec již používá, odeslání vzorku může usnadnit pochopení jeho struktury a způsobu instalace.
Fotografie
Fotografie of the complete mechanism can show details that may not be obvious from a basic drawing.
Informace o pohybu
Dodavatel by měl rozumět tomu, jak se válec pohybuje při běžném provozu a skládání.
Požadavky na ložiska
Pokud konkrétní uspořádání ložisek již existuje, mělo by být zahrnuto do diskuse.
Podmínky prostředí
Informace o venkovní expozici, prachu, vlhkosti a obecných pracovních podmínkách mohou také pomoci při návrhu součásti.
Čím jsou informace úplnější, tím méně je potřeba dohadů během vývoje.
Proč je testování vzorků důležité?
Válec může na výkresu vypadat vhodně, ale po instalaci se může chovat jinak.
Vlastní montáž přináší faktory, které je obtížné posoudit pouze ze samotné součásti.
Válec spolupracuje s:
- Ložisko
- Hřídel
- Závorka
- Rám
- Vodící plocha
- Ostatní pohyblivé části
Skládací mechanismus přidává další proměnnou, protože vzájemná poloha těchto částí se během provozu mění.
Ukázkové testování může pomoci identifikovat problémy, jako jsou:
- Nedostatečná vůle
- Nečekaný kontakt
- Špatné zarovnání
- Nerovnoměrný pohyb
- Nadměrný odpor
- Nekompatibilní montáž
Testování skutečné sestavy dává výrobcům příležitost provést úpravy před přechodem do větší výroby.
Co je třeba zkontrolovat během testování?
Test by měl jít nad rámec pouhé kontroly, zda se válec otáčí.
Praktická kontrola může zahrnovat několik fází.
Zkontrolujte normální polohu
Ujistěte se, že je válec správně usazený a zarovnaný, když je vozík otevřený.
Zkontrolujte pohyb skládání
Posuňte rám po jeho úplné skládací dráze a sledujte, zda nedochází k rušení.
Zkontrolujte montážní oblast
Hledejte pohyb mezi válečkem, hřídelí, ložiskem a konzolou.
Zkontrolujte různé povrchy
Pokud je výrobek určen pro venkovní použití, testování na reprezentativních površích může poskytnout užitečnější informace než testování pouze na hladké podlaze dílny.
Zkontrolujte opakovaný pohyb
Opakované otevírání, zavírání a pohyb může odhalit problémy, které se nemusí objevit během krátkého počátečního testu.
Účelem testování není pouze potvrdit, že válec funguje. Má potvrdit, že kompletní montáž funguje tak, jak bylo zamýšleno.
Lze váleček přizpůsobit kolem stávajícího ložiska?
V některých aplikacích může být stávající uspořádání ložisek již určeno konstrukcí výrobku.
To může klást specifické požadavky na tělo válce.
Namísto výměny celé sestavy může být válec potenciálně vyvinut kolem stávajícího ložiska a montážní konstrukce v závislosti na mechanických požadavcích.
Tento typ přístupu může být užitečný, když výrobce již má zavedenou konstrukci rámu nebo hřídele, ale potřebuje válec s jiným vnějším profilem nebo uspořádáním instalace.
Proveditelnost závisí na skutečné struktuře, takže výkresy nebo vzorky jsou užitečné během počáteční diskuse.
Čím se liší nestandardní vývoj válečků?
Standardní součást je obecně navržena pro běžné aplikace.
Nestandardní součást vychází z požadavků konkrétního mechanismu.
To může vyžadovat více komunikace během vývoje, protože výrobce musí rozumět:
- Jak je komponenta nainstalována
- Co kontaktuje
- Jak se pohybuje
- Jaké místo je k dispozici
- Jaké uspořádání ložiska je požadováno
- O jaké podmínky prostředí jde
Proces vývoje může zahrnovat kontrolu výkresu, výrobu vzorků, testování a úpravy před potvrzením konečné součásti.
Výrobcům s neobvyklou skládací strukturou to může poskytnout větší flexibilitu, než se snažit přizpůsobit celý produkt stávající komponentě.
Jak mohou výrobci zjednodušit vývoj válečků?
Několik jednoduchých kroků může proces zefektivnit.
Začněte s mechanismem.
Nezačínejte otázkou, který válec je k dispozici. Nejprve určete, co musí válec udělat.
Poté zkontrolujte oblast instalace, dráhu pohybu, uspořádání ložisek a podmínky prostředí.
Poté určete, zda je vhodná standardní součást.
Pokud tomu tak není, lze již shromážděné informace použít jako základ pro vlastní návrh.
Praktická vývojová sekvence je:
- Definujte funkci válce.
- Zkontrolujte celý mechanismus.
- Zkontrolujte montážní plochu.
- Identifikujte uspořádání ložiska a hřídele.
- Zkontrolujte pohyb skládání.
- Zvažte pracovní prostředí.
- Vyhodnoťte standardní součást.
- V případě potřeby vyviňte přizpůsobený design.
- Vyzkoušejte kompletní sestavu.
- Před výrobou potvrďte konečnou strukturu.
To udržuje vývojový proces zaměřený na skutečnou aplikaci.
Práce s výrobcem ložisek a válečků
Pro výrobce vyvíjející skládací venkovní vybavení může vývoj komponent zahrnovat více než výběr existujícího dílu z katalogu.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) se specializuje na miniaturní a středně velká ložiska, nestandardní ložiska, systémy kladek a přizpůsobené součásti ložisek a válečků pro různé mechanické aplikace.
U skládacího mechanismu se diskuse o vývoji může zaměřit na vztah mezi válečkem, ložiskem, hřídelí, montážní konstrukcí a okolním rámem. Výkresy, vzorky a informace o aplikaci mohou pomoci určit, čeho musí komponenta dosáhnout, než bude návrh dokončen.
Tento přístup je zvláště relevantní, když má mechanismus omezený prostor nebo neodpovídá konvenčnímu uspořádání součástí.
Praktický kontrolní seznam pro skládací mechanismy
Před schválením sestavy válce mohou výrobci zkontrolovat následující:
- Jaká je skutečná funkce válce?
- Jakého povrchu nebo součásti se dotýká?
- Jak se pohybuje během provozu?
- Jak se změní jeho poloha, když se rám složí?
- Je v celém pohybu dostatečná vůle?
- Odpovídá ložisko zamýšlené montáži?
- Je uspořádání hřídele vhodné?
- Poskytuje montážní konstrukce dostatečnou oporu?
- Setká se váleček s venkovním prachem nebo vlhkostí?
- Byla testována kompletní sestava?
- Usnadnila by přizpůsobená komponenta vývoj mechanismu?
Tyto otázky udržují pozornost na úplném mechanickém systému namísto jedné izolované součásti.
Válečky mohou být malé ve srovnání s rámem skládacího outdoorového vozíku, ale jejich funkce může být úzce spojena s pohybem celého mechanismu.
Profil válečku určuje, jak se dotýká povrchu. Ložisko podporuje rotaci. Hřídel a držák drží sestavu na místě. Rám řídí, jak se komponent pohybuje, zejména když je vozík složený.
Venkovní podmínky přidávají další úvahu.
Pro výrobce je proto užitečným výchozím bodem samotný mechanismus. Jakmile pochopíte pohyb, montážní strukturu, uspořádání ložisek, vůli a pracovní prostředí, je mnohem snazší rozhodnout, zda je vhodný standardní válec, nebo zda by měla být vyvinuta zakázková součást.
V aplikacích, kde je omezený prostor nebo je skládací konstrukce neobvyklá, může spolupráce s výrobcem, který dokáže vyvinout válečkové a ložiskové komponenty kolem skutečného mechanismu, učinit proces návrhu flexibilnějším a snadněji testovatelný.
