Typy ložiskových kladek: Kompletní průvodce porovnáváním a výběrem

Ložiskové kladky hrají klíčovou roli v moderních mechanických systémech tím, že zajišťují hladký přenos síly, přesné řízení pohybu a spolehlivou manipulaci s nákladem. Na rozdíl od tradičních řemenic, které se spoléhají pouze na konstrukci drážky, ložiskové řemenice integrují valivé ložisko v jádru. Tato kombinace výrazně snižuje tření, zlepšuje rotační účinnost a prodlužuje životnost celého systému.

V dopravníkových systémech ložiskové řemenice minimalizují opotřebení pásů a zároveň zachovávají přesné vyrovnání, což snižuje prostoje a spotřebu energie. V CNC strojích a automatizačních zařízeních zvyšují přesnost tím, že poskytují stabilní lineární nebo rotační vedení, což umožňuje konzistentní výkon i při vysokorychlostním nebo nepřetržitém provozu. V těžkých průmyslových odvětvích, jako je těžba, zemědělství a stavebnictví, zlepšují ložiskové kladky rozložení zatížení a zajišťují, že stroje mohou pracovat v náročných podmínkách bez předčasného selhání.

Význam ložiskových kladek přesahuje technický výkon; mají také dopad na nákladovou efektivitu a bezpečnost. Snížením tření a mechanické odolnosti snižují spotřebu energie a tvorbu tepla, což vede k nižším provozním nákladům. Hladší provoz zároveň snižuje hladinu vibrací a hluku, což nejen chrání zařízení, ale také vytváří bezpečnější a pohodlnější pracovní prostředí.

Vzhledem k tomu, že průmyslová odvětví stále více vyžadují vysoce výkonná a nenáročná na údržbu, ložiskové řemenice se staly základní součástí mechanické konstrukce. Představují rovnováhu mezi konstrukční přesností, odolností a energetickou účinností – kvalitami, které jsou v dnešním konkurenčním průmyslovém prostředí zásadní.

Co je to ložisková kladka?

Ložisková kladka je specializovaná kladka vybavená vnitřním valivým ložiskem, které umožňuje otáčení kola kladky s minimálním třením kolem své osy. Strukturálně se skládá ze tří hlavních částí:

Drážka kladky – dráha nebo kanál (ve tvaru V, U, plochý nebo kulatý), který vede pás, lano nebo kabel.
Ložiskové jádro – typicky kuličkové ložisko, jehlové ložisko nebo válečkové ložisko, které umožňuje plynulé otáčení s nízkým odporem.
Materiál kladky – běžně nerezová ocel, hliník nebo technické plasty, vybrané na základě požadavků na zatížení, podmínek prostředí a nákladů.

Jaké jsou různé typy ložiskových kladek?

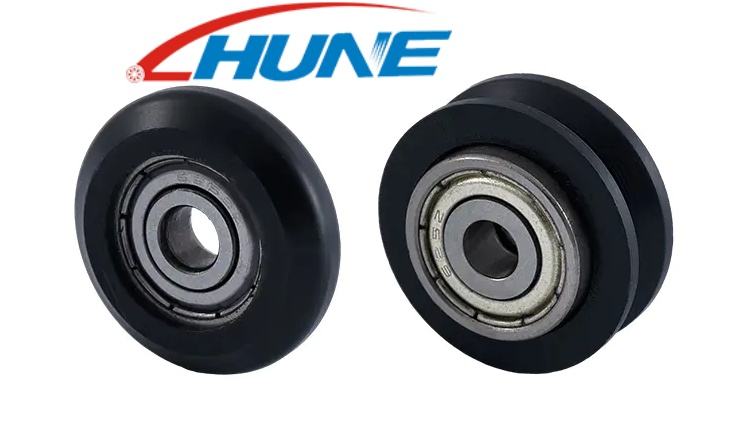

1. Ložisková kladka ve tvaru V
The Ložisková kladka ve tvaru V má drážku se šikmými stranami, typicky v rozsahu mezi 60° a 90°, která zajišťuje, že pásy nebo kabely zůstanou bezpečně na svém místě. Tato konstrukce zlepšuje vyrovnání, snižuje prokluzování a rozděluje zatížení rovnoměrně po povrchu řemenice. Kladky ve tvaru V jsou široce používány v dopravnících, CNC strojích, výtazích a fitness zařízeních, kde je přesné vedení pásu rozhodující.

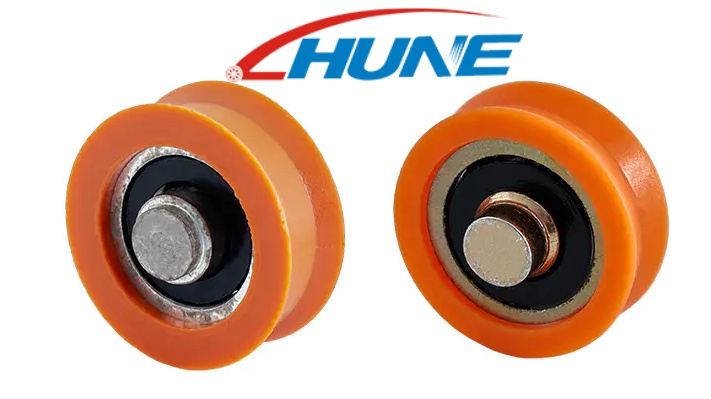

2. Ložisková kladka ve tvaru U
The Kladka ve tvaru U má zaoblenou drážku, která poskytuje jemnou oporu pro lana, kabely nebo pásy s kulatým průřezem. Jeho konstrukce minimalizuje opotřebení a tření a nabízí hladší vedení než ostřejší drážky. Kladky ve tvaru U jsou ideální pro systémy ocelových lan, posuvné dveře, závěsové dráhy a další aplikace vyžadující stabilní, ale flexibilní manipulaci.

3. Plochá kladka ložiska
Ploché řemenice se skládají z hladkého, nerýhovaného povrchu, díky čemuž jsou univerzální a snadno se vyrábějí. Jsou vhodné pro ploché pásy nebo pásky, ale nabízejí menší přilnavost ve srovnání s designy ve tvaru V nebo U. Ploché kladky se běžně používají v lehkých dopravnících, textilních strojích a malých zařízeních, kde není vyžadována vysoká přesnost nebo velká zátěž.

4. Kulatá kladka ložiska
Kulatá ložisková kladka má kruhovou drážku, která se přesně shoduje s průměrem kulatých řemenů nebo šňůr. To zajišťuje konzistentní záběr a hladký provoz, zejména v aplikacích s nízkou až střední zátěží. Tyto kladky se často používají v kompaktních dopravnících, kancelářském vybavení a automatizačních systémech, kde je omezený prostor a je nezbytný hladký pohyb.

5. Vlastní a speciální ložiskové kladky
Pro aplikace s jedinečnými požadavky jsou vlastní ložiskové řemenice navrženy tak, aby vyhovovaly specifickému zatížení, rychlosti nebo podmínkám prostředí. Výrobci poskytují řešení OEM/ODM, která umožňují úpravy geometrie drážky, typu ložiska a výběru materiálu. Speciální ložiskové kladky jsou běžné ve vysokorychlostní robotice, přesných lékařských zařízeních, těžkých průmyslových strojích a ve venkovních nebo drsných prostředích. Inovace zahrnují lehké kompozity, utěsněná nebo stíněná ložiska, konstrukce s tichým provozem a materiály šetrné k životnímu prostředí, které zvyšují výkon, odolnost a udržitelnost.

Jak se porovnávají různé typy ložiskových kladek?

Ložisková kladka ve tvaru V

Designové prvky
Ložiskové kladky ve tvaru V mají úhlovou drážku, obvykle mezi 60° a 90°, navrženou tak, aby držela řemeny pevně na místě. Geometrie zajišťuje silný kontakt s pásem, snižuje boční pohyb a prokluzování.

Výhody

Vynikající vyrovnání a přilnavost pásu
Vysoká účinnost při přenosu síly
Snížené opotřebení řemenů díky stabilnímu záběru
Vhodné pro vysokorychlostní a vysoce zatěžované aplikace

Omezení a aplikace

Může vyvíjet boční napětí na řemeny, pokud jsou nesprávně seřízeny
Není ideální pro velmi silná nebo ohebná lana
Běžně se používá v dopravníkových systémech, CNC strojích, výtazích a fitness zařízeních

Ložisková kladka ve tvaru U

Designové prvky
Kladka ve tvaru U má zaoblenou drážku, která pojme lana, dráty nebo řemeny kruhového průřezu. Hladší obrys minimalizuje tření a zabraňuje nadměrnému opotřebení pružných materiálů.

Výhody

Stabilní vedení pro kabely a lana
Snížené tření a deformace
Tichý provoz vhodný pro citlivé aplikace

Omezení a aplikace

Méně vhodné pro ploché řemeny nebo velmi vysokorychlostní provoz
Široce se používá ve zvedacích systémech z ocelových lan, posuvných dveřích, závěsových drahách a malých dopravnících

Plochá kladka ložiska

Designové prvky
Ploché řemenice se skládají z hladkého povrchu bez drážek a poskytují jednoduché a všestranné řešení pro ploché řemeny a pásky.

Výhody

Vysoce univerzální a kompatibilní s více typy pásů
Snadná výroba a údržba
Lehký a cenově výhodný

Omezení a aplikace

Omezená přilnavost, vyšší riziko uklouznutí
Není ideální pro systémy s vysokým točivým momentem nebo přesně poháněné systémy
Běžné u lehkých dopravníků, textilních strojů a domácích spotřebičů

Kulatá ložisková kladka

Designové prvky
Kulaté kladky mají kruhovou drážku přizpůsobenou průměru kulatých řemenů nebo kordů. To zajišťuje konzistentní záběr a plynulé otáčení s nízkým odporem.

Výhody

Hladký chod pro lehké až střední zatížení
Kompaktní design vhodný pro aplikace s omezeným prostorem
Snížené opotřebení kulatých pásů

Omezení a aplikace

Není ideální pro ploché řemeny nebo těžké provozy
Běžně se používá v kancelářském vybavení, kompaktních dopravnících a automatizačních systémech

Vlastní a speciální ložiskové kladky

Designové prvky
Vlastní ložiskové řemenice jsou navrženy tak, aby splňovaly specifické provozní požadavky, včetně zatížení, rychlosti, prostředí nebo typu řemenu. Služby OEM/ODM umožňují výrobcům poskytovat řešení šitá na míru.

Výhody

Optimalizováno pro specifické průmyslové potřeby
Může integrovat utěsněná nebo chráněná ložiska pro drsná prostředí
Možnosti pro lehké, tiché nebo ekologické materiály

Aplikace a inovace

Vysokorychlostní robotika, přesné lékařské vybavení, těžké průmyslové stroje
Venkovní nebo prašné prostředí se speciálními ochrannými nátěry
Udržitelné návrhy využívající recyklovatelné nebo kompozitní materiály

Klíčové faktory, které je třeba vzít v úvahu při výběru ložiskové kladky

Kapacita zatížení
Ložisková kladka musí nést očekávané zatížení bez deformace nebo poruchy. Volba řemenice s nedostatečnou nosností může vést k předčasnému opotřebení, prokluzování řemenu nebo mechanickému selhání. Zvažte statické i dynamické zatížení a také podmínky špičkového zatížení ve vašem systému.

Provozní rychlost
Vysokorychlostní aplikace vyžadují řemenice, které udržují stabilitu a zároveň minimalizují tvorbu tepla a tření. Maximální provozní rychlost ovlivňuje konstrukce řemenice, geometrie drážky a typ ložiska. Výběr řemenice dimenzované pro rychlost vašeho systému zajišťuje hladký a bezpečný provoz.

Kontrola hluku a vibrací
Nadměrný hluk a vibrace mohou indikovat nesouosost nebo neefektivní přenos energie. Ložiskové kladky s precizně vyrobenými drážkami a vysoce kvalitními ložisky snižují provozní hluk a vibrace a vytvářejí bezpečnější a pohodlnější pracovní prostředí. To je zvláště důležité pro vnitřní stroje, domácí spotřebiče a přesná zařízení.

Trvanlivost a životnost
Kvalita materiálu, typ ložiska a konstrukce ovlivňují životnost řemenice. Pro zvýšení odolnosti se běžně používá nerezová ocel, hliníkové slitiny a zesílené plasty. Utěsněná nebo chráněná ložiska mohou také prodloužit životnost tím, že zabrání kontaminaci prachem, vlhkostí nebo nečistotami.

Podmínky prostředí (prach, voda, teplota)
Při výběru kladky hraje významnou roli operační prostředí. Pro prašné nebo mokré podmínky jsou nezbytná utěsněná ložiska a materiály odolné proti korozi. Pro prostředí s vysokou teplotou zajišťují tepelně odolné materiály a maziva stabilní výkon bez degradace.

Vyváženost nákladů vs. výkon
Zatímco vysoce výkonné řemenice jsou často drahé, výběr řemenice, která vyvažuje cenu a funkčnost, je zásadní. Přílišná specifikace může zbytečně zvýšit náklady, zatímco při nedostatečné specifikaci hrozí častá údržba a provozní prostoje. Při rozhodování zhodnoťte celkové náklady na vlastnictví, včetně údržby a výměny.

Proč si vybrat Hune Pulley?

Zhejiang Huaneng Micro Bearing Co., Ltd. se specializuje na výrobu vysoce kvalitních miniaturních ložisek, středně velkých ložisek, nestandardních přizpůsobených ložisek a široké škály hardwarových řemenic. Jejich produktové portfolio zahrnuje vstřikovací řemenice, závěsné řemenice a další specializované řady řemenic určených pro různé průmyslové aplikace.

Produkty Hune Pulley jsou široce používány v:

Domácí spotřebiče – zajišťují plynulý provoz a dlouhodobou spolehlivost motorů, ventilátorů a domácích spotřebičů
Dveře a okna – poskytují tichý, stabilní a efektivní pohyb posuvných a rolovacích mechanismů
Mechanická zařízení – podpůrné průmyslové dopravníky, automatizační systémy a lehké stroje

Proč Hune Pulley vyniká:

Odbornost v přizpůsobených a nestandardních řešeních kladek přizpůsobených specifickým průmyslovým potřebám
Závazek k odolným materiálům a přesným ložiskům pro delší životnost
Globální použitelnost v různých průmyslových, komerčních a rezidenčních prostředích
Možnosti OEM/ODM pro podporu specializovaných a inovativních návrhů

Volba řemenice Hune zajišťuje spolehlivý výkon, nižší nároky na údržbu a dlouhodobé řešení pro širokou škálu průmyslových a domácích aplikací.
