An markýzový válec montáž se může zdát jako jednoduchá mechanická součást, dokud markýza nezačne vydávat neobvyklé zvuky nebo se stane obtížně ovladatelným. Ve venkovním stínicím systému musí válec spolupracovat s vedením, nápravou, ložiskem nebo pouzdrem, montážní konstrukcí a dalšími pohyblivými součástmi. Když se jedna část změní kvůli opotřebení, nečistotám, uvolněnému hardwaru nebo problémům se zarovnáním, celý pohyb se může cítit jinak. To je důvod, proč by hlučná nebo tuhá markýza neměla být automaticky považována za vadný válec.
U markýz pro obytné vozy, zatahovacích terasových markýz, skládacích stínících konstrukcí a podobných aplikací je řešení problémů obvykle jednodušší, když se vezme v úvahu celý pohyb. Užitečné vodítko před výběrem náhradního dílu může poskytnout pohled na to, kde se problém objevuje, kdy se objeví zvuk a jak válec sedí uvnitř sestavy.
Začněte symptomem, nikoli náhradním dílem
Když se markýza začne chovat jinak, prvním krokem je přesně pochopit, co se změnilo. Systém, který se postupně hůře pohybuje, může mít jinou příčinu než systém, který vydává náhlé cvaknutí. Podobně odpor napříč celou dráhou pohybu může směřovat k jiné oblasti než odpor, který se objeví pouze tehdy, když markýza dosáhne jedné konkrétní polohy.
Venkovní markýzy jsou vystaveny prachu, vlhkosti, změnám teploty, listí a obecným podmínkám prostředí. Pravidelný pohyb také opakovaně namáhá rotační a posuvné součásti. V průběhu času mohou tyto faktory ovlivnit způsob fungování sestavy válce.
Namísto okamžitého odstranění válečku pozorujte mechanismus, když se pohybuje, a pokuste se identifikovat vzor.
Hledejte změny v pohybu
Pokud se markýza v jednom bodě pohybuje hladce a v jiném se stává obtížnější, věnujte pozornost této konkrétní části. Lokalizovaný problém může souviset spíše s vodicím nebo kontaktním povrchem než s celým válečkem.
Pokud je pohyb během procesu hrubý, váleček, náprava, ložisko, pouzdro nebo montážní uspořádání si zaslouží podrobnější kontrolu.
To neposkytuje jednoznačnou diagnózu, ale dává inspekci užitečnější směr.
Proč válec markýzy vydává hluk?
Hluk je jedním z nejsnáze rozpoznatelných příznaků, ale může mít několik možných příčin. Typ zvuku, kdy se objeví a odkud pochází, to vše jsou užitečné detaily.
Lehký skřípavý zvuk může pocházet z kontaktu mezi pohyblivými povrchy, znečištěním nebo rotujícím spojením, které vyžaduje kontrolu. Zvuk typu hrubého broušení může indikovat opotřebení kolem kola, nápravy, ložiska nebo pouzdra. Opakované cvaknutí může být někdy spojeno s montážní součástí nebo určitou částí vodítka.
Důležité je, že samotný zvuk neidentifikuje poškozenou součást.
| Pozorovaný příznak | Oblasti, které mohou vyžadovat kontrolu |
|---|---|
| Skřípání během pohybu | Kolo, kontaktní plocha, otočné spojení |
| Hrubý rotační zvuk | Ložisko, pouzdro, náprava, kolo |
| Opakované klikání | Průvodce, montážní materiál, místní kontakt |
| Zvýšená odolnost | Válec, vodítko, vyrovnání, úlomky |
| Nerovnoměrný pohyb | Poloha válečku, montáž, vedení |
| Viditelné poškození kola | Válec a související komponenty |
Toto je spíše odkaz na řešení problémů než pevná diagnóza, protože konstrukce markýz se liší konstrukcí.
Průvodce může být součástí problému

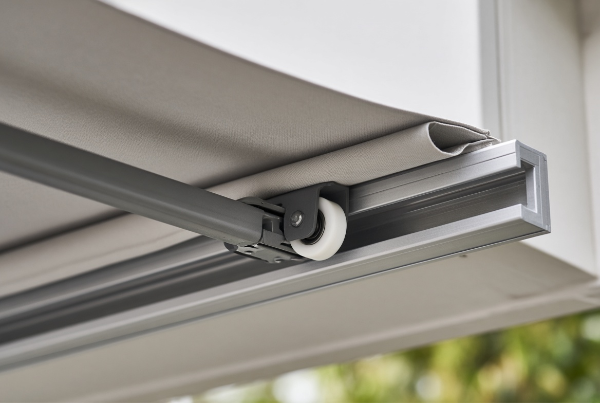

Válec nepracuje sám o sobě. Sleduje, kontaktuje nebo podporuje jinou část mechanismu, což znamená, že stav tohoto okolního povrchu může přímo ovlivnit pohyb.
Venkovní vodítka mohou shromažďovat prach a drobné nečistoty. Může se u nich také objevit povrchové opotřebení nebo se po dlouhodobém používání mírně vychýlit. Pokud vedení již není ve stavu očekávaném původní konstrukcí, ani nový váleček se nemusí pohybovat tak, jak bylo zamýšleno.
Zkontrolujte kontaktní oblast
Podívejte se na část, kde se válec pohybuje nebo kde se dotýká vodítka. Dávejte pozor na viditelné nečistoty, cizí materiál, neobvyklé známky opotřebení, poškození nebo cokoli, co by mohlo překážet pohybu.
Pokud je ovládání markýzy pokaždé obtížné na stejném místě, zaslouží si tato sekce zvláštní pozornost. Problém, který se opakovaně objevuje na jednom místě, stojí za to před výměnou válečku prozkoumat.
Mohla by montážní konstrukce způsobovat hluk?
Montážní prostor lze snadno přehlédnout, protože pozornost přirozeně směřuje k samotnému kolu.
Montážní struktura však řídí polohu válečku. Pokud se držák uvolní, ohne nebo posune, kolo může sedět v sestavě jinak. Tato změna může ovlivnit způsob kontaktu s vodicí lištou a může způsobit další tření nebo hluk.
Během kontroly se podívejte na držák, osu, upevňovací body a další viditelné části kolem válce. Cílem je určit, zda se kolo pohybuje, protože je navrženo tak, aby se pohybovalo, nebo protože montážní konstrukce vyvinula nežádoucí vůli.
Toto rozlišení je důležité při rozhodování, zda je výměna válce skutečně nutná.
Jak vypadá opotřebovaný válec?
Opotřebení není vždy dramatické. Válec se může dále pohybovat, zatímco jeho kontaktní plocha se postupně mění.
Běžné vizuální známky mohou zahrnovat nerovnoměrné opotřebení, poškození povrchu, praskliny, deformace nebo neobvyklé stopy kolem kola. Zvýšený pohyb kolem nápravy nebo rotující spojení může také naznačovat, že je třeba sestavu důkladněji prozkoumat.
Užitečné srovnání je podívat se na jiný podobný válec ve stejném systému, pokud je k dispozici. Rozdíly ve stavu povrchu nebo pohybu mohou pomoci určit, která součást se změnila.
Starý válec by si měl také ponechat, pokud se uvažuje o výměně. I opotřebovaná součástka může poskytnout užitečné informace o původní konstrukci.
Výběr náhrady vyžaduje více než jen přizpůsobení tvaru
Dva rolety markýzy mohou vypadat podobně a jsou určeny pro různé sestavy.
Kompatibilitu ovlivňuje profil kola, uspořádání nápravy, montážní konstrukce, otočné spojení a vztah s vedením. Náhrada, která na fotografii vypadá správně, může mít stále jiné montážní uspořádání.
To nabývá na důležitosti při práci se staršími markýzami, přizpůsobeným vybavením nebo součástmi, které nemají snadno identifikovatelnou referenci na produkt.
Než získáte náhradu, porovnejte spíše kompletní sestavu než pouze vnější vzhled kola.
Informace, které vám pomohou s náhradou
Dodavatel obvykle rozumí komponentě jasněji, když poptávka obsahuje praktický referenční materiál.
Užitečné informace mohou zahrnovat:
- Fotografie původního válečku z několika úhlů.
- Fotografie zobrazující nainstalovaný válec.
- Obrázky průvodce nebo stopy.
- Existující výkres, pokud je k dispozici.
- Informace o tom, jak se válec používá.
- Podrobnosti o tom, zda je požadavkem výměna nebo výroba OEM.
- Fyzický vzorek, když je komponenta přizpůsobena.
Účelem není vytvářet zbytečné papírování. Jde pouze o to, aby měl výrobce dostatek informací, aby porozuměl tomu, co komponenta potřebuje udělat.
Co když originální díl nelze najít?
Tato situace je běžná u starších zařízení. Markýza může být stále v provozu, zatímco původní komponent již není dostupný přes předchozí zásobovací kanál.
Pokud neexistuje žádný odkaz na produkt, fyzický vzorek se může stát zvláště užitečným.
Vzorek může poskytnout informace o kole, montážním uspořádání, poloze nápravy a obecné konstrukci. Fotografie instalovaného dílu pak mohou poskytnout další kontext o tom, jak komponenta interaguje s okolní konstrukcí.
Pro přizpůsobenou výměnu mohou tyto informace tvořit základ pro projednání nového vzorku před běžnou výrobou.
Výměna a odstraňování problémů by měly jít společně
Výměna opotřebeného válce bez zvážení toho, proč se opotřeboval, může někdy později vést k dalšímu problému.
Předpokládejme, že kolo vykazuje nerovnoměrné opotřebení. Vyplatí se zkontrolovat, zda průvodce nemá problém. Pokud se válec posunul z pozice, zkontrolujte montážní konstrukci. Pokud sestava i po výměně kola nadále vydává hluk, podívejte se raději na okolní komponenty, než abyste předpokládali, že za to může nový díl.
To neznamená, že každý problém s válcem vyžaduje kompletní revizi systému. Jednoduše to znamená, že součást by měla být zvažována v rámci jejího pracovního prostředí.
Jednoduchá kontrolní rutina pro rolety markýzy
Praktická prohlídka nemusí být složitá.
1. Pozorujte Markýzu
Pohybujte systémem opatrně a všimněte si, zda se problém objeví během vysouvání, zatahování nebo obojího.
2. Vyhledejte problém
Určete, zda se hluk nebo odpor vyskytuje během pohybu nebo v jedné konkrétní oblasti.
3. Prozkoumejte válec
Hledejte viditelné poškození, nerovnoměrné opotřebení, znečištění nebo neobvyklý pohyb.
4. Zkontrolujte Průvodce
Zkontrolujte kontaktní plochu, zda na ní nejsou nečistoty, poškození nebo cokoli, co by mohlo kolu překážet.
5. Zkontrolujte montážní bod
Zkontrolujte, zda válec zůstává správně umístěn a zda se montážní konstrukce jeví jako bezpečná.
6. Zachovejte původní součást
Pokud je nutná výměna, uschovejte si starý válec jako referenci, kdykoli je to možné.
Tato sekvence pomáhá oddělit problém s válcem od problémů jinde v mechanismu.
Když je vzorek užitečný pro zakázkovou výrobu
Standardní náhradní díly nejsou vždy vhodné pro starší nebo přizpůsobené markýzové systémy. V těchto případech lze originální součást použít jako referenční pro výrobu.
Výrobce může zkontrolovat fyzický vzorek spolu s fotografiemi nebo výkresy, aby porozuměl požadované struktuře. Jakmile je koncept výměny potvrzen, lze před přechodem na opakované zakázky vyrobit vzorek pro vyhodnocení.
Tento typ procesu může být užitečný pro distributory, opravárenské podniky a výrobce zařízení, kteří potřebují opakovanou dodávku konkrétního válce spíše než jedinou výměnu.
Hune Kladka pro aplikace s roletovými markýzami
Hune Pulley pracuje se součástmi válečků a kladek pro mechanické aplikace a podporuje výměnu a přizpůsobené požadavky na zdroje.
Pro projekt roletové markýzy mohou zákazníci poskytnout existující vzorek, výkres nebo fotografie instalovaného komponentu. Tyto informace lze použít k diskusi o konstrukci kola, montážním uspořádání, otočném spojení a aplikačních požadavcích.
Pro OEM projekty a projekty s opakovanou objednávkou lze také uchovat schválené vzorky a technické reference jako produktové reference pro budoucí výrobu. Konkrétní výrobní postup závisí na návrhu součásti a požadavcích zákazníka.
Před objednáním zkontrolujte několik věcí
Před objednáním náhradního válce se vyplatí ještě jednou zkontrolovat okolní sestavu. Ujistěte se, že vedení není viditelně zablokováno, montážní bod se neposunul a staré kolo skutečně nese známky opotřebení nebo poškození.
Pokud máte k dispozici originální součást, pořiďte několik fotografií a uschovejte je jako referenci. Když je díl přizpůsoben, poskytnutí fyzického vzorku může učinit diskusi o zdrojích mnohem jasnější.
Podnikům, které nakupují role markýzy v dávkách, může vedení schváleného vzorku a základní produktové dokumentace také usnadnit správu budoucích opakovaných objednávek.
Pochopení problému usnadňuje výměnu
Problémy s montáží válečku markýzy nejsou vždy způsobeny válečkem samotným. Hluk, odpor a nerovnoměrný pohyb mohou také pocházet z vedení, montážní konstrukce, nápravy, ložiska nebo pouzdra, znečištění nebo vyrovnání v systému.
Praktičtějším přístupem je nejprve pozorovat celý mechanismus a poté zúžit kontrolu na součást, která se zdá být příčinou změny. Když je nutná výměna, originální válec, instalační fotografie a dostupné výkresy mohou poskytnout užitečné reference pro identifikaci nebo vývoj požadované součásti.
U markýz pro obytné vozy, zatahovacích stínicích systémů a dalších venkovních aplikací může být válec relativně malou součástí, ale záleží na jeho vztahu k okolnímu mechanismu. Pochopení tohoto vztahu před objednáním výměny může výrazně usnadnit odstraňování problémů, získávání zdrojů a budoucí výrobu.
